[3줄 요약]

• 하향식 피난사다리 상부 커버는 개방 시 벽면 타일 파손을 유발하고, 닫힐 때는 손끼임 등 안전사고 위험이 컸습니다.
• 이를 보완하기 위해 유압식 속도 제어가 가능한 '초슬림 도어클로저 및 완충 댐퍼' 힌지 기술이 프리미엄 주거 단지의 대안으로 떠오릅니다.
• 건축물의 피난·방화구획 기준을 만족하며 일상생활 속의 주거 감성 품질까지 충족하는 설계 디테일을 분석합니다.

1. 피난구 커버 가동 구조의 역사와 입주민 불만 사항

아파트 안방 발코니 확장 구역 바닥에 시공되는 하향식 피난사다리는 화재 시 최후의 보루 역할을 수행하는 고마운 시설입니다. 그러나 일상 주거 환경에서는 육중한 철제 혹은 스테인리스 대피구 덮개가 열리고 닫힐 때 발생하는 충격음과 물리적 위험 때문에 입주민들의 숨은 민원이 끊이지 않았습니다.

기존 초기 아날로그 방식의 해치는 개방 레버를 당기면 내부 가스쇼바의 강력한 반발력에 의해 덮개가 위로 툭 하고 거칠게 튀어 올라 벽면 타일을 때려 깨뜨리는 하자가 잦았습니다. 반대로 덮개를 다시 닫을 때는 아무런 제어 장치 없이 쾅 하고 무겁게 떨어져, 어린아이들의 손이 끼이는 대형 손가락 골절 사고의 온상이 되기도 했습니다. 이를 완벽하게 해결하기 위해 최근 소방 자재 가공 업계는 공조 역학 기술을 축소 매립한 '유압식 초슬림 완충 댐퍼(Damper) 일체형 힌지 기술'을 적용해 상품성을 극대화하고 있습니다.

2. 완충 댐퍼 시스템의 과학적 원리와 법적 기준

설계사무소 상품개발팀과 건축 품질 검수단이 스펙 인허가 심사 시 교차 확인해야 하는 기계학적 지표입니다.

• 2단계 가변 유압 속도 제어(2-Speed Control): 초슬림 완충 댐퍼 내부에는 정밀 오일 실린더와 체크 밸브 구조가 들어있습니다. 덮개가 화재 신호를 받아 개방될 때는 초기 0 ~ 70도 구간까지는 노약자 대피 안전 기준인 최대 개방력 30N ~ 40N 이하를 만족하며 부드럽고 신속하게 열리다가, 벽면에 도달하기 직전인70 ~90도 최종 구간에서 유압 저항이 걸려 속도를 획기적으로 줄여주는 브레이크 완충(Cushioning) 성능을 발휘합니다.
• 법적 방화 및 기밀 규격 충족: 댐퍼 장치 내부에 사용되는 유압 오일은 화재의 고열 환경에서도 인화되거나 가스를 뿜지 않는 특수 난연성 합성유여야 합니다. 덮개 유닛 전체가 건축물의 피난·방화구획 등의 설치기준에 따른 '비차열 1시간 이상'의 국토교통부 인정 시험 성적서를 완벽히 갱신 유지해야 적법 자재로 인정받을 수 있습니다.

3. 현장 품질 오시공 방지를 위한 조립 시방 팁

현장 마감 팀과 소방 시설 정비 팀이 준공 전 밀착 체크해야 하는 실무 포인트입니다.

1. 타일 줄눈(메지) 유격 및 레벨 수평 사수: 완충 댐퍼는 힌지 축의 정밀한 각도 변위에 의존해 유압을 제어하므로, 프레임을 안착할 때 사방 수평이 틀어지면 힌지 한쪽에만 하중이 쏠려 내부 실링이 터지고 오일이 누수되는 치명적인 하자가 발생합니다. 반드시 디지털 수평계로 0점을 맞춘 후 고정해야 합니다.
2. 반기 1회 작동성 점검 가이드: 유압식 댐퍼 자재는 하절기 고온과 동절기 한파에 따라 오일의 점도가 변할 수 있습니다. 수명은 10년(약 3만 회 개폐 테스트 기준)으로 매우 길지만, 아파트 관리사무소는 저수조 청소 주기 등과 연동하여 연 2회 뚜껑을 직접 개폐해 보며 부드러운 속도 제어가 유지되는지 확인하고 링크 접점에 실리콘 윤활제를 도포해 주어야 장기 하자 분쟁을 막을 수 있습니다.

5. 결론

하향식 피난사다리의 진화는 소방 성능이라는 뼈대 위에 입주민의 일상적 안전과 소음 스트레스를 줄여주는 감성 품질을 입히는 방향으로 흐르고 있습니다. 준공 후 빈번하게 발생하는 벽면 타일 깨짐 하자 및 손끼임 민원을 원천 차단하고 단지의 주거 가치를 격상시키기 위해, 독보적인 유압 댐퍼 일체형 기밀 방화 성능인증 피난구 시스템을 초기 스펙에 적극 반영해 보시기 바랍니다.

[3줄 요약]

• 흔들림방지버팀대 설치 후, 고정 볼트와 천장 앵커가 적정 조임력으로 시공되었는지 검증하는 비파괴 토크 검사는 준공의 필수 관문입니다.
• 화재안전성능기준(NFPC 001) 및 기계설비 표준시방서에 따른 배관 구경별 공칭 토크 값과 감리원 제출용 성적서 작성법을 분석합니다.
• 본문 하단에 현장 총 버팀대 수량을 입력하면 필수 검사 샘플링 개수를 1초 만에 산출해 주는 '내진 토크 계산기'를 탑재했습니다.

1. 내진 버팀대 토크 관리의 역사와 비파괴 검사의 도입

소방시설의 내진설계 기준(NFTC 001)에 따라 전국 신축 현장에 흔들림방지버팀대 시공이 보편화되었으나, 눈으로만 봐서는 볼트가 얼마나 단단히 조여졌는지 알 수 없다는 품질 관리의 한계가 있었습니다. 과거에는 파단 토크 볼트의 머리가 부러진 것만 보고 합격을 주기도 했으나, 현장 작업자가 수동 스패너로 무리하게 부러뜨리거나 임팩트 렌치 각도 불량으로 조기 파단된 사례가 적발되면서 감리 검증 체계가 고도화되었습니다.

현재는 준공 전 단계에서 국가공인 교정 성적서를 보유한 디지털 토크 렌치를 활용하여 실제 체결 압력을 역으로 측정하는 '내진 비파괴 토크 렌치 검사(Non-destructive Torque Test)' 성적서 제출이 대형 현장을 중심으로 의무화되는 추세입니다.

2. 관련 법규 및 설치 각도별 토크 매칭 기준

소방 구조 기술사와 설비 품질 팀이 감리 패스를 위해 교차 검증해야 하는 역학 데이터입니다.

• 배관 구경 및 볼트 규격별 적정 토크: 흔들림방지버팀대 클램프 및 천장 브라켓에 사용되는 고강도 볼트(보통 M10, M12, M16)는 제조사의 KFI 인정서 및 구조 계산서에 명시된 공칭 토크 값을 철저히 준수해야 합니다.
  • M10 볼트 기준: 적정 조임 토크 35 ~ 45 N·m
  • M12 볼트 기준: 적정 조임 토크 50 ~ 65N·m
• 오버토크와 언더토크의 하자의 장단점: 토크가 기준치 미만(언더토크)이면 지진 진동 시 누적 피로에 의해 너트가 풀려 버팀대가 이탈하며, 반대로 과도하게 조이면(오버토크) 볼트 축이 늘어나는 소성 변형이 발생해 정작 지진 충격이 가해졌을 때 전단 파단 하자가 발생합니다.

[사진 위치 1: 지하 주차장 천장에 시공된 횡방향 흔들림방지버팀대 고정 너트에 디지털 토크 렌치를 걸고 가해지는 정밀 조임력(N·m) 수치를 실시간 계측하여 데이터베이스화하는 현장 검사 사진]

3. 감리 기준에 부합하는 샘플링 검사 방법

현장의 모든 버팀대를 전수 조사하는 것은 물리적으로 불가능하므로, 기계설비 표준시방서 및 한국소방산업기술원 가이드라인에 따라 '로트별 샘플링(Sampling) 방식'을 채택합니다. 통상 전체 시공 물량의 $5\% \sim 10\%$를 무작위 추출하여 토크 테스트를 진행하며, 이 중 단 1개라도 규정 토크의 90% 미만으로 측정될 경우 해당 로트 전체를 재조임하고 재검사를 받아야 하므로 초기 시공 품질 관리가 매우 중요합니다.

🛠️ 실무용 내진 버팀대 토크 샘플링 및 규격 자동 계산기

현장의 총 버팀대 시공 수량과 볼트 구경을 선택하시면, 감리 제출용 필수 비파괴 검사 샘플링 개수와 표준 목표 토크 값을 즉시 산출합니다.

[3줄 요약]

• 공동주택 발코니에 매립되는 하향식 피난사다리는 별도의 대피공간 면적을 차지하지 않는 혁신적인 공간 효율적 소방 자재입니다.
• 소방청 고시에 따른 형식승인 기준(KFI) 및 개구부 규격(가로 0.5m 이상, 세로 1m 이상)을 완벽히 만족해야 적법 시공으로 인정받습니다.
• 하향식 피난구 해치 개방 시 하부 구조물 파손을 막는 충격 감쇄 시공 기법과 60분 방화문 연동 기준을 세부 가이드합니다.

1. 하향식 피난사다리의 등장 배경과 업계 현황

고층 아파트 화재 시 대피로가 연기에 막히면 세대 내 고립된 주민들은 극단적인 위험에 처하게 됩니다. 과거에는 발코니 경량칸막이를 부수고 옆집으로 도망치거나 실내 대피공간에 숨는 방식이 대다수였으나, 확장의 일반화와 적치물 방치로 실효성 하자가 지속 제기되었습니다. 이에 따라 발코니 바닥을 통해 아래층으로 직통 탈출할 수 있는 '하향식 피난사다리(내림식 사다리)' 시스템이 초고층 주상복합과 신축 아파트의 핵심 피난 설비로 완전히 자리 잡았습니다.

2. 피난기구 화재안전성능기준(NFPC 301) 및 설치기준

국토교통부 건축 조례 및 소방 성능기준에 따른 핵심 설계 확인 지표입니다.

• 개구부 및 설치 위치 기준: 피난사다리가 수납되는 상부 해치 개구부는 가로 0.5m 이상, 세로 1m 이상의 유효 반경을 확보해야 합니다. 또한, 직하층 탈출 시 세대별 프라이버시 침해를 예방하고 일직선 낙하 추락 하자를 막기 위해 상하층 개구부는 동일 직선상이 아닌 지그재그(엇갈린) 위치에 배열 배치하는 것이 법적 대원칙입니다.
• 하중 지지력 기준: 피난기구는 구조상 견고한 보나 슬라브 부분에 볼트 조임 또는 용접 매립 공법으로 정착해야 하며, 한국소방산업기술원(KFI)의 제품 검사 기술기준에 따른 형식승인 최대사용하중(통상 1,500N 이상의 정하중 테스트 패스)을 충분히 견디도록 견고하게 정착 시공되어야 합니다.

3. 신기술 동향, 유지보수 및 내열 성능 요구사항

• 합성수지 부품 내열 기준: 피난사다리 링크 및 구동부에 사용되는 플라스틱 등 합성수지 부품은 $(180 \pm 5)^\circ\text{C}$ 고온 항온조에서 5분간 방치 시 변형이나 균열이 없어야 하는 고내가혹성 내열 시험을 통과한 제품만 유통될 수 있습니다. 화재 열기로 힌지가 녹아 사다리가 걸리는 하자를 원천 차단하기 위함입니다.
• 장단점 및 미래 전망: 공간을 차지하지 않고 무동력으로 안전한 수직 피난이 가능하다는 압도적 장점이 있는 반면, 상하층 간 소음 전도 및 미세 누수 하자가 단점으로 지적됩니다. 최근에는 이를 보완하기 위해 덮개 하부에 고탄성 기밀 가스켓을 결합하고 해치 개방 시 하부 세대 타격 충격을 완화하는 댐퍼 일체형 신기술 자재가 출시되어 주거 감성 품질을 높이고 있습니다. 사다리는 강철 또는 고강도 알루미늄 재질로 반영구적 수명을 가지나, 반기 1회 외관 변형 여부와 경보음 배터리 교체 주기를 확인하는 관리가 필요합니다.

[3줄 요약]

• 2026년 개정된 소방시설의 내진설계 기준에 맞춘 횡방향·종방향 흔들림방지버팀대의 설계 마진 분석입니다.
• 배관에 작용하는 수평지진하중은 버팀대 고유의 '영향구역 최대허용하중' 이하로 완벽히 조율되어야 구조 승인을 받습니다.
• 지지대 파이프가 지진 하중에 꺾이는 좌굴 하자를 막기 위한 세장비 제한(300 이하) 공식과 현장 조치법을 공개합니다.

1. 소방 배관 내진설계의 역사적 배경

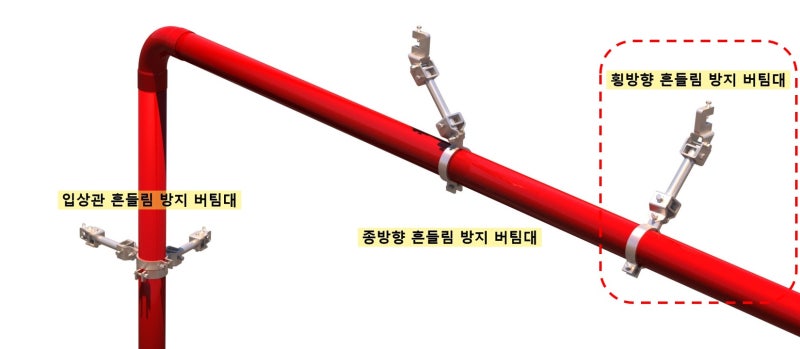

국내 소방 배관 내진 제도는 2016년 경주 지진 이후 도입되어 화재안전성능기준(NFPC 001)으로 정착되었습니다. 지진 발생 시 천장에 매달린 스프링클러 배관이 격렬하게 흔들려 결속부가 탈락하거나 파손되면, 화재가 발생해도 소화수가 방출되지 못하는 치명적인 방재 공백이 생깁니다. 이를 방지하기 위해 배관 유동을 고정하는 '흔들림방지버팀대(Sway Brace)' 자재는 현재 모든 신축 건축물의 소방 배관 라인에 의무 적용되고 있습니다.

2. 2026년 개정 기준에 따른 흔들림방지버팀대 설치 기준

2026년 3월 1일 시행 개정 고시에 따라 버팀대 면제 조항과 하중 산정 방식이 명확하게 정비되었습니다.

• 설치 간격 및 하중 제한: 종방향 흔들림방지버팀대의 설치 간격은 배관 중심선 기준 24m를 초과할 수 없으며, 마지막 버팀대와 배관 단부(끝부분) 사이의 거리는 12m 이내로 제한됩니다. 특히 이번 개정에서는 횡방향 버팀대가 부담하는 수평지진하중이 소방청 인정 단체의 성능인증 시험을 통해 확보된 '영향구역 최대허용하중' 이하가 되도록 구조 계산서와 현장 시공 매칭을 의무화했습니다.
• 면제 조건의 정밀화: 가지배관 구경이 65mm 이상이더라도 배관 총 길이가 3.7m 미만인 단거리 구간 등은 횡방향 버팀대 설치를 제외할 수 있도록 예외 조항이 명확해져 공사비 낭비 요소를 줄였습니다.

3. 좌굴 방지를 위한 핵심 지표: 지지대 세장비( λ = L/r) 제한

버팀대 자재 자체의 성능이 좋아도 천장에서 배관까지 내려오는 지지 파이프가 너무 가늘고 길면 지진 압축 하중 작용 시 허리가 꺾이는 '좌굴(Buckling) 하자'가 발생합니다.

• 설치 방법 및 기준: 화재안전기준에 따라 지지대의 세장비( λ )는 반드시 300 이하여야 합니다. 세장비는 파이프의 유효 길이(L)를 단면 최소 회전반경(r)으로 나눈 값입니다.
• 장단점 및 현장 보완책: 현장 층고가 높아 지지대 길이가 1m 이상 길어지는 구간은 세장비가 300을 쉽게 초과하여 불합격 처분을 받습니다. 이 경우 무조건 굵은 파이프로 바꾸기보다는 '공인된 세장비 보강재(Pipe Stiffener 찬넬)'를 지지 파이프 뒤에 대고 클램프로 결속하면, 단면적이 확장되는 효과를 얻어 층고 가혹 현장에서도 완벽히 준공을 패스할 수 있습니다.

[3줄 요약]

• 2026년 3월 1일 시행된 소방시설 내진설계 기준 개정에 따라, 소방용 수조의 구조안전성 확인 도서 제출이 착공 전 필수가 되었습니다.
• 단순 날인된 구조검토서를 넘어 지지구조물과 패널 전체 시스템의 하중 전달 경로를 증명해야 준공 인허가를 통과합니다.
• 현장 관계자가 반드시 알아야 할 SMC·STS 수조의 특성과 수도법 기준 반기 1회 청소 공법을 정밀 분석합니다.

1. 소방 물탱크 기술의 역사와 패라다임의 변화

건축물 최하층 기계실의 필수 방재 인프라인 소방 물탱크(소화수조)는 과거 대형 콘크리트 구조물 내부에 에폭시 도장을 하는 방식이 주를 이루었습니다. 그러나 도막 박리로 인한 배관 폐쇄 및 위생성 문제가 불거지면서 2000년대 이후 조립식 패널 수조로 빠르게 대체되었습니다. 현재 시장은 유리섬유강화플라스틱을 성형한 SMC(Sheet Molding Compound) 수조와 부식 저항성이 높은 STS(스테인리스스틸) 웨이브 패널 수조가 양분하고 있습니다.

SMC는 녹이 슬지 않고 경량화가 가능해 가성비가 우수한 반면 내부 보강 타이바(Tie-rod)의 인장 피로 크랙 위험이 있고, STS는 내구성이 압도적이지만 용접부의 열화로 인한 응력부식균열(SCC) 관리가 필수적이라는 기술적 장단점을 가집니다.

2. 2026년 최신 소방 규제: 수조 구조안전성 확인 지침

2026년 소방 자재 시장의 가장 큰 화두는 소방청고시 제2026-1호(2026년 3월 1일 시행)에 따른 '소화수조 구조안전성 확인 항목 신설'입니다.

• 제3자 검증 가능 도서 제출 의무: 기존에는 구조기술사의 도장만 찍힌 단순 구조검토서로 통과되는 경우가 많았으나, 개정 고시 이후에는 수조의 구체적인 형상, 콘크리트 패드(기초 부재)를 포함한 지지 구조 전체 시스템의 거동 해석 결과, 지진 하중 전달 경로가 명확히 명시된 자료를 착공 전 필수 제출해야 합니다.
• 설치 공간 이격 기준: 건축물의 설비기준 및 기계설비 실무 지침에 따라 수조 맨홀 상부는 건축 천장 구조물로부터 100cm 이상, 그 외 측면 및 후면 부위는 점검원 및 청소 장비 진입을 위해 최소 60cm 이상의 유지보수 유격 공간을 적법하게 확보해야 합니다. 이를 위반하면 준공 단계에서 재시공 지적을 받게 됩니다.

3. 소화수조의 수명 확보를 위한 유지보수 및 청소 기준

소방수조는 장기 정체수로 인해 하부 침전물 생성이 불가피하므로, 수도법 제33조에 의거하여 반기 1회(연 2회) 의무 청소를 시행해야 합니다.

• 청소 및 점검 방법: 수조 내부의 물을 완전히 드레인(Drain)한 후 가압 세척기로 내벽 이물질을 제거해야 합니다. 이때 고탄성 에폭시 도막이나 코팅 부위가 손상되지 않도록 압력을 조절해야 하며, 청소 직후 내부 보강 가이드 플레이트와 코너 용접부의 비파괴 크랙 여부를 정밀 육안 점검해야 합니다.
• 기대 수명: 적법한 스펙 시공과 주기적인 위생 정비가 병행될 경우 SMC 수조는 15~20년, STS 316L급 수조는 25년 이상의 수명을 기대할 수 있습니다.
