[3줄 요약]

• 흔들림방지버팀대를 콘크리트 천장에 직접 박지 못하고 C형강이나 가이드 찬넬 구조물을 거쳐 고정할 때, 지진 하중에 의한 '좌굴(Buckling) 현상'을 주의해야 합니다.
• 철골 프레임의 장폭 길이에 따라 버팀대가 견딜 수 있는 세장비($L/r$) 하중 능력이 급감하므로 정밀한 내진 구조 계산서 검토가 필요합니다.
• 화재안전성능기준(NFPC 001)을 충족하기 위한 C형강 브라켓의 최대 허용 길이와 보강재(Stiffener) 조립 방법을 상세히 공유합니다.

1. C형강 구조물 경유 내진 시공의 배경과 위험성

소방시설의 내진설계 기준(NFTC 001)에 따라 흔들림방지버팀대를 시공할 때, 가장 이상적인 방법은 콘크리트 슬라브 천장에 앵커볼트를 직접 타격하여 고정하는 것입니다. 하지만 현장 실무에서는 천장에 대형 환기 덕트가 길게 지나가거나, 공장·물류센터처럼 철골 구조(H빔)로 되어 있어 배관과 천장 사이의 거리가 수 미터 이상 떨어져 있는 경우가 허다합니다.

이때 현장 공사팀은 천장과 소방 배관 사이에 'C형강(C-Channel)이나 가이드 찬넬 철물'을 길게 수직으로 내려 보조 뼈대를 만들고, 그 끝에 흔들림방지버팀대를 체결하는 공법을 사용합니다. 문제는 지진 발생 시 이 길쭉한 C형강 구조물이 횡하중을 견디지 못하고 중간 허리 부위가 활처럼 휘어지며 무너지는 '좌굴(Buckling) 현상'에 매우 취약하다는 점입니다.

2. 세장비와 좌굴 하중의 공학적 역학 관계

소방 감리원과 구조 기술사들이 현장 검수 시 도면과 계산서를 대조하며 가장 철저하게 검증하는 구조 역학적 지표입니다.

철골 부재의 세장비(Slenderness Ratio) 산정 공식

𝜆 = L / r

• 𝜆 : 부재의 세장비 (날씬하고 긴 정도를 나타내는 무차원 수치)
• L : C형강 또는 가이드 찬넬의 지지되지 않은 장폭 유효 길이 (mm)
• r : 사용된 C형강 단면의 최소 회전반경 (mm)

건축물 내진설계 기준 및 소방청 기술 가이드라인에 따르면, 지진 하중을 전달하는 압축 부재의 법적 최대 세장비( Λ )는 200 이하로 제한됩니다. 이 수치가 의미하는 실무적 핵심은 가이드 찬넬의 길이(L)가 너무 길어지면 세장비가 200을 초과하게 되고, 지진 발생 시 버팀대가 배관을 잡기도 전에 보조 C형강 뼈대가 먼저 부러지듯 뒤틀려 배관 전체가 추락하는 하자가 발생한다는 점입니다.

3. 좌굴 파손을 막기 위한 올바른 내진 보강 시공법

현장 여건상 C형강의 길이를 어쩔 수 없이 길게 빼야 할 때, 감리 승인을 받기 위한 필수 소방 자재 공법입니다.

1. 박스형(Box형) 단면 보강 공법: 단일 ㄷ자 모양의 C형강은 한쪽 방향 휨에 매우 약합니다. C형강의 길이가 1m를 초과하는 구간에는 두 개의 C형강을 서로 마주 보게 볼트로 조립하여 사각형 파이프 형태의 '박스 단면 구조'로 업그레이드해야 합니다. 회전반경(r)이 커져 좌굴 하중 저항 능력이 3배 이상 증가합니다.
2. 사선 보강대(Bracing Stiffener) 설치: 수직 가이드 찬넬 중간 지점에서 천장 콘크리트를 향해 45도 각도로 사선 보강 파이프를 추가 연결해 주면, C형강의 유효 길이($L$)가 절반으로 줄어드는 효과가 있어 세장비 규정을 완벽하게 만족할 수 있습니다.

4. 업계 현황 및 미래 전망

최근 소방 내진 업계는 작업자가 일일이 구조 계산을 하거나 현장 용접을 하지 않도록, 두께별 허용 길이 표가 제품 겉면에 인쇄된 '내진 전용 타공 가이드 찬넬' 세트를 공급하고 있습니다. 공인된 인장·압축 성적서를 보유한 자재로, 조립식 볼트 체결만으로 내진 성능을 발급받을 수 있어 시공비 절감과 공기 단축에 크게 기여하고 있습니다. 자재의 기대 수명은 고내식 용융아연도금 마감 기준 30년 이상입니다.

5. 맺음말

흔들림방지버팀대의 안전성은 이를 지탱하는 상부 C형강 보조 구조물의 강도와 비례합니다. 천장 층고가 높고 간섭물이 많은 대형 현장일수록 단순 행거 개념으로 C형강을 시공해서는 절대로 소방 준공을 받을 수 없습니다. 사전에 정밀한 세장비 계산서와 단면 검토 플랜을 제공하는 전문 내진 엔지니어링 기업의 자재 솔루션을 채택하는 것이 안전합니다.

[3줄 요약]

• 옥상이나 외기에 노출된 소방 물탱크는 하절기 내부 수온 상승으로 인한 배관 부식 가속화와 동절기 동파라는 이중고를 겪습니다.
• 이를 해결하기 위해 최근 업계는 열전도율이 극도로 낮고 환경호르몬 우려가 없는 '친환경 세라믹 단열 판넬' 조립 수조를 도입하고 있습니다.
• 수도법 위생안전기준(KC인증) 충족은 물론 외기 온도 변화를 완벽히 차단하여 소방 인프라의 장기 신뢰성을 높이는 시공법을 분석합니다.

1. 외기 노출 소방 물탱크의 열적 환경과 역사적 한계

최근 도심지 건축물들은 대지면적의 한계로 인해 지하 기계실 대신 옥상 공간에 조경 시설과 함께 소방 물탱크(저수조)를 배치하는 설계가 늘고 있습니다. 외기에 직접 노출된 옥상 소방 물탱크는 지하에 비해 환경적 가혹도가 매우 높습니다.

과거에는 일반 SMC 판넬 겉면에 보온재를 얇게 덧대는 방식을 썼으나, 여름철 직사광선 아래 탱크 내부 수온이 40°C 이상으로 치솟아 소독용 염소 기체 증발을 유발하고 스테인리스 내부 볼트와 배관의 화학적 부식을 수배 이상 가속화했습니다. 반대로 겨울철에는 혹독한 한파로 인해 수조 전체가 얼어붙는 동파 하자가 반복되었습니다. 이러한 온도의 양극화 문제를 원천적으로 해결하기 위해 도입된 것이 바로 '친환경 세라믹 단열 판넬' 신기술입니다.

2. 세라믹 단열 판넬의 과학적 원리와 법적 기준

소방 감리원과 대형 현장 기계설비 소장들이 자재 승인(원자재 검수) 시 가장 엄격하게 확인하는 단열·위생 지표입니다.

• 열 차단 메커니즘: 세라믹 단열 판넬은 판넬 제조 성형 단계에서 인체에 무해한 무기질 세라믹 화합물 단열재를 고밀도로 압착 주입한 다층 구조입니다. 일반 플라스틱 보온재에 비해 열전도율이 극도로 낮아, 외부 온도가 40°C를 웃돌거나 영하 15°C 이하로 떨어져도 탱크 내부 수온을 상시 15°C~25°C 사이의 안정적인 상태로 365일 유지시킵니다.
• 법적 및 규제 기준: 스프링클러설비의 화재안전성능기준(NFPC 103)의 동파 방지 조항을 완벽히 만족할 뿐만 아니라, 수도법 제32조에 따른 위생안전기준(KC인증)을 통과해야 합니다. 내부 세라믹 코팅층은 고온에서도 환경호르몬(비스페놀A 등)이나 유리섬유 분자가 용출되지 않아 소방·급수 겸용 저수조에 가장 이상적인 자재로 평가받습니다.

3. 세라믹 단열 판넬의 올바른 시공 방법

현장 조립 및 시공 팀이 접합부 누수와 단열 결손을 방지하기 위해 반드시 준수해야 할 실무 가이드라인입니다.

1. 내열 단열 가스켓 배치: 판넬과 판넬이 만나는 이음새 유격 공간은 열이 새어나가는 취약 지점입니다. 시공 시 일반 고무 패킹 대신, 복원력이 우수하고 열 차단 능력이 있는 '특수 단열 가스켓'을 사이에 두고 외곽 볼트를 균일한 토크로 조여야 단열의 연속성이 확보됩니다.
2. 콘크리트 기초 패드 습기 차단: 옥상 콘크리트 패드 위에 물탱크를 안착시킬 때, 바닥으로부터 올라오는 냉기와 습기를 차단하기 위해 베이스 프레임 하부에 고강도 절연 레벨링 패드를 필수 시공해야 수조 하부 결로를 예방할 수 있습니다.

4. 수명 및 장기 유지보수 주기

세라믹 단열 판넬 조립식 수조의 최대 장점은 압도적인 수명입니다. 자외선(UV) 안정제와 세라믹 성분이 플라스틱의 분자 결합을 보호하므로, 야외에 노출되어도 자재가 하얗게 바스러지는 광열화 현상이 없어 25년 이상의 내구성을 보장합니다. 유지보수 측면에서는 반기 1회(연 2회) 의무 저수조 청소 시, 거친 솔 대신 부드러운 고압 세척 살수를 이용해 내벽의 미세 물때만 가볍게 씻어내면 내부 위생 상태를 영구적으로 보존할 수 있습니다.

5. 결론

옥상 외기 노출 구역의 소방 물탱크는 단순 방수 수조를 넘어 외부 기후 변화로부터 소방수를 안전하게 보호하는 열 제어 챔버가 되어야 합니다. 초기 자재 단가는 다소 높지만, 여름철 배관 부식 하자 리스크와 겨울철 동파 방지용 전열 열선 유지비(전기요금)를 획기적으로 절감할 수 있는 친환경 세라믹 단열 판넬 시스템을 도입하는 것이 건물의 장기 자산 가치를 높이는 가장 현명한 설계 전략입니다.

[3줄 요약]

• 하향식 피난사다리는 위·아래층 세대 간의 온도 차이로 인해 겨울철 및 장마철 덮개 표면에 결로와 곰팡이가 발생하기 쉽습니다.
• 이를 해결하기 위해 건축물 에너지절약설계기준의 열관류율을 충족하는 '복합 단열 패널 일체형 방화 덮개'가 필수 자재로 떠오르고 있습니다.
• 비차열 1시간 이상의 방화 성능을 유지하면서도 외부 유연성 단열재 마감으로 주거 쾌적성을 극대화한 신기술을 분석합니다.

1. 피난사다리실 결로 하자의 역사와 입주민 민원

공동주택에 하향식 피난사다리가 도입된 이후, 공간 효율성 측면에서는 엄청난 찬사를 받았으나 장기 거주한 입주민들 사이에서는 겨울철마다 고질적인 불만이 터져 나왔습니다. 바로 피난구 해치(뚜껑) 주변과 바닥 타일에 축축하게 물방울이 맺히는 결로 현상과 이로 인한 검은 곰팡이 번식 문제입니다.

과거의 피난사다리 덮개는 단순히 방화 성능(철재 또는 스테인리스 강판)에만 치중하여 제작되다 보니 열차단 능력이 거의 없었습니다. 겨울철 난방을 하는 위층 발코니 바닥(상부 덮개)과 난방을 하지 않거나 환기 중인 아래층 발코니 천장(하부 덮개) 사이에 극심한 온도 차이가 발생하면서, 차가운 철판 표면에 상대 습도가 100%에 달해 결로가 맺히는 구조적 한계를 지니고 있었습니다. 이는 미관을 해칠 뿐 아니라 입주민의 호흡기 건강까지 위협하여 신축 단지 하자 소송의 단골 메뉴였습니다.

2. 관련 법규 및 법적 단열·방화 기준

설계 단계에서 준공 인허가를 받기 위해 자재 구매팀과 소방 감리가 반드시 교차 확인해야 하는 법적 규격입니다.

• 건축물의 에너지절약설계기준: 중부지역, 남부지역 등 지역별로 규정된 '바닥 열관류율(W / m^2 ○ K)' 기준을 만족해야 합니다. 확장형 발코니 바닥에 매립되는 자재인 만큼, 피난구 세트 역시 일반 건축물 외벽이나 바닥에 준하는 단열 시험 성적서를 보유해야 합니다.
• 방화 성능 성능인증: 단열재가 추가되었다고 해서 화재 시 불길을 막는 성능이 저하되면 절대 안 됩니다. 건축물의 피난·방화구획 등의 설치기준에 관한 규칙에 의거, 화재 발생 시 상하층 간 연소 확대를 1시간 이상 차단할 수 있는 '비차열 1시간 이상'의 공인 시험 성적서 합격이 기본 전제입니다.

3. 신기술 동향: 복합 단열 패널 일체형 구조

최근 프리미엄 아파트 현장에 대거 스펙 반영이 되고 있는 신기술 제품들은 내부 구조체부터 다릅니다.

1. 샌드위치 하이브리드 구조: 최신 제품들은 상부 상판(STS 304)과 하부 내부 마감재 사이에 구조적 강도를 유지하면서도 두께 대비 단열 성능이 압도적인 '에어로젤(Aerogel)'이나 '준불연 폴리우레탄 폼'을 일체형으로 충진 성형합니다. 두께는 슬림하게 유지하면서도 열 전달을 원천 차단합니다.
2. 에어타이트(Air-Tight) 기밀 가스켓 마감: 덮개 프레임과 회전 커버가 맞닿는 테두리 접촉면에 복층 구조의 실리콘 가스켓(패킹)을 장착하여, 위아래층 사이의 미세한 틈새 바람(침기)까지 완벽히 차단함으로써 음향학적 층간 소음 슬롯 현상과 결로를 동시에 잡아냅니다.

4. 시공 방법 및 수명 관리

• 설치 주의사항: 현장 시공 시 콘크리트 슬라브 타공 부위에 덮개 프레임을 안착한 후, 프레임 외곽과 콘크리트 사이의 미세 유격 공간을 일반 우레탄폼이 아닌 '소방용 방화 충전재(내화채움재)'로 빈틈없이 충진해 주어야 단열과 방화 성능이 연속성을 가집니다.
• 유지보수 및 수명: 내부 단열재는 밀폐된 커버 안에 보호되므로 수명이 15년 ~ 20년 이상 유지됩니다. 다만 발코니 물청소 시 가스켓 고무 패킹 사잇길에 오물이 끼면 기밀성이 떨어지므로, 저수조 청소 주기 등과 연동하여 연 1~2회 마른 천으로 패킹 부위를 가볍게 닦아주는 관리가 권장됩니다.

5. 결론

공동주택의 주거 품질이 높아짐에 따라 소방 자재 역시 단순 방재 기능을 넘어 건축학적 단열 성능을 완벽히 보완해야 시장에서 살아남을 수 있습니다. 입주 후 결로와 곰팡이로 인한 장기 하자 민원을 예방하고 시행사의 브랜드 가치를 지키기 위해서는, 고성능 복합 단열 일체형 성능인증 피난구를 초기 스펙에 반영하는 것이 유리합니다.

[3줄 요약]

• 흔들림방지버팀대 고정용 앵커볼트는 지진 하중 작용 시 앵커 뒷면의 콘크리트가 뜯겨 나가는 '프라이아웃(Pryout) 파괴'를 일으킬 수 있습니다.
• 얕은 매립 깊이나 얇은 두께의 콘크리트 슬라브 슬리브 시공 시 전단 하중에 의해 주로 발생하며, 이를 막기 위한 정밀 구조 계산이 필수적입니다.
• 화재안전성능기준(NFPC 001)에 부합하는 배관 관경별 앵커 유효 매립 깊이($h_{\text{ef}}$) 산정법과 시공 유의사항을 공유합니다.

1. 내진 앵커 고정 공학의 발전과 프라이아웃 파괴의 정의

소방시설의 내진설계 기준(NFTC 001)에 따라 천장에 흔들림방지버팀대를 조립할 때, 흔히 지진력이 앵커를 수직으로 잡아당기는 인장 하중만 생각하기 쉽습니다. 그러나 배관의 좌우 요동을 잡아주는 횡방향 버팀대나 종방향 버팀대의 경우, 지진 발생 시 천장 콘크리트에 박힌 앵커볼트의 측면을 강하게 밀쳐내는 '전단 하중(Shear Load)'이 지배적으로 작용하게 됩니다.

이때 앵커 볼트 자체의 철 전단 강도가 버티더라도, 앵커가 박힌 뒷부분(하중 작용 반대 방향)의 콘크리트 덩어리가 지게차 지렛대 원리처럼 툭 하고 뜯겨 나가는 현상이 발생하는데, 이를 공학 용어로 '콘크리트 프라이아웃(Pryout) 파괴'라고 부릅니다. 이는 앵커가 뽑히는 선행 하자로 이어져 소방 배관 라인의 연쇄 붕괴를 초래할 수 있습니다.

2. 관련 법규 및 프라이아웃 파괴 방지 구조 기준

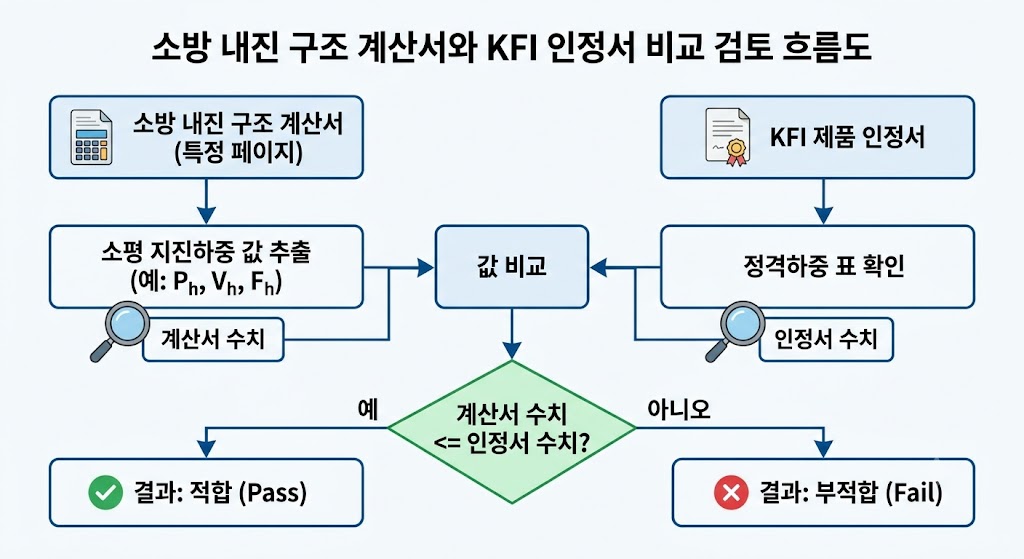

소방 구조 기술사들과 감리원들이 준공 전 내진 계산서(Seismic Calculation)의 성적 규격을 검토할 때 가장 까다롭게 체크하는 공학적 역학 관계입니다.

콘크리트 프라이아웃(Pryout) 전단 강도 산정 관계

Vcp =Kcp x Ncb

• Vcp : 앵커볼트의 콘크리트 프라이아웃 전단 하중 저항 강도 ($\text{N}$)
• Kcp : 앵커 유효 매립 깊이에 따른 계수 (매립 깊이 h ef < 65mm 이면 1.0, h ef  >=65mm}$ 이면 2.0 적용)
• Ncb : 단일 앵커의 콘크리트 인장 콘(Cone) 파괴 강도 (N)

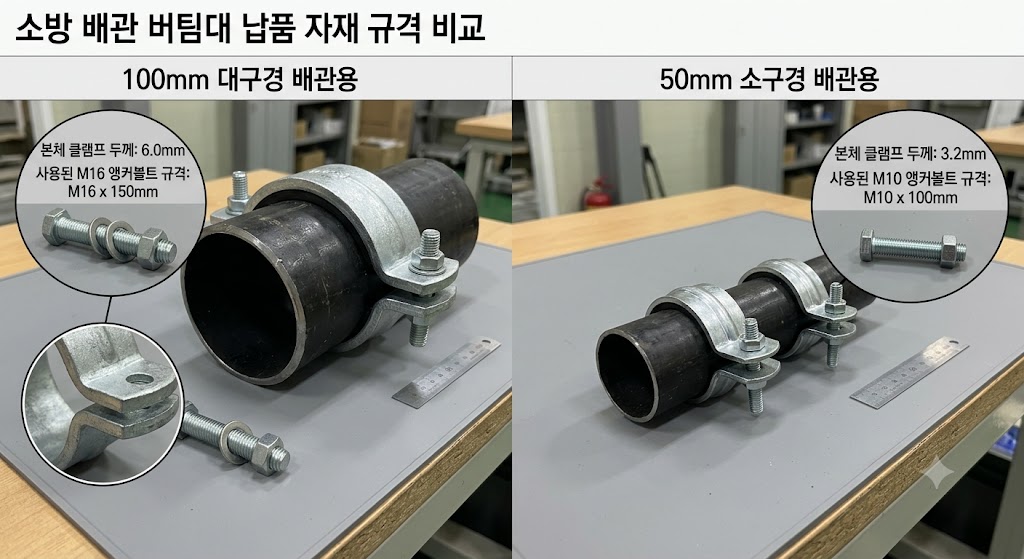

이 공식이 시공 현장에 시사하는 바는 매우 명확합니다. 앵커볼트의 유효 매립 깊이( h ef )가 65mm 미만 으로 얕게 박히면, 전단 저항 계수(k cp)가 절반(1.0)으로 뚝 떨어져 지진 시 조금만 옆에서 쳐도 콘크리트 뒷면이 쉽게 쪼개진다는 뜻입니다. 따라서 소방 배관 관경이 대구경(100mm이상)으로 갈수록, 구조 계산서상 앵커 유효 매립 깊이는 반드시 (65mm} 이상 확보되도록 도면에 명시되어야 합니다.

3. 현장 시공 방법 및 프라이아웃 하자 방지 대책

기계설비 시공 팀이 천장 타공 및 앵커 거치 공정에서 프라이아웃 파괴를 예방하기 위한 실무 팁입니다.

1. 데크 플레이트(Deck Plate) 구간 시공 유의: 최근 아파트 주차장이나 지식산업센터 천장에 많이 쓰이는 철제 데크 플레이트 콘크리트 구조는 골과 산의 두께가 다릅니다. 프라이아웃 파괴를 막으려면 반드시 콘크리트 두께가 가장 두껍게 확보되는 '골(산의 아랫부분)' 구역에 중심을 조준하여 타격해야 유효 매립 깊이 $65\text{ mm}$가 온전히 확보됩니다.
2. 언더컷(Undercut) 내진 전용 앵커 채택: 하중 붕괴 위험이 극도로 높은 소방 주배관 입상관 하부나 교차점에는 일반 웨지 앵커 대신, 구멍 안쪽을 확공하여 콘크리트와 기계적으로 맞물리는 연성이 뛰어난 내진용 언더컷 앵커 자재를 사용하면 프라이아웃 저항 강도를 2배 이상 끌어올릴 수 있습니다.

4. 미래 전망 및 결론

건축물 내진설계 기준(KDS 41 17 00) 및 소방청 가이드라인이 해가 갈수록 정밀화되면서, 이제 현장 감리는 단순히 "앵커가 박혀있다"는 사실을 넘어 "구조 계산서대로 유효 깊이가 충족되어 프라이아웃 전단 파괴에 안전한가"를 비파괴 장비(초음파 측정기)로 불시 점검하는 추세입니다. 자재의 기대 수명은 구조체 수명과 동일한 30년 이상입니다.

도면 설계자와 현장 소장은 재시공으로 인한 공기 지연 리스크를 없애기 위해, 시공 전 반드시 공인인증기관의 기술 데이터(ETA 인증 등)가 명시된 고품질 내진 앵커볼트 시스템과 구조 해석 서비스를 제공하는 전문 내진 기업과 파트너십을 맺으셔야 합니다.

[3줄 요약]

• 기존 하향식 피난사다리 커버는 바닥면 위로 툭 튀어나와 발걸림 사고를 유발하고 발코니 인테리어를 해치는 단점이 있었습니다.
• 최근 업계는 발코니 타일과 높이를 완벽히 맞추어 돌출 부위를 제로화한 '슬림형 플랫(Flat) 마감 커버' 기술을 선보이고 있습니다.
• 건축법 방화 성능(비차열 1시간)을 충족하면서도 깔끔한 마감을 얻기 위한 타일 단차 시공 가이드라인을 정리합니다.

1. 피난사다리 커버 마감 기술의 변천사

아파트 안방 발코니나 다용도실 바닥에 설치되는 하향식 피난사다리는 화재 시 목숨을 구하는 고마운 자재이지만, 일상생활에서는 천덕꾸러기 취급을 받기 일쑤였습니다. 초기 모델들은 방수와 강도 확보를 위해 프레임 두께가 두꺼워 바닥 타일 면 위로 대략 2~3Cm 가량 턱이 생기며 돌출되는 형태가 대부분이었습니다.

이 턱은 발코니를 걸어 다닐 때 발가락이 부딪혀 상해를 입히는 '발걸림 사고'의 원인이 되었고, 특히 어린이나 노약자가 있는 세대에서는 안전 우려가 컸습니다. 또한 인테리어를 중시하는 최신 주거 트렌드 속에서 거친 금속 뚜껑이 바닥 한구석을 차지하는 것은 미관상 큰 감점 요인이었습니다. 이를 해결하기 위해 소방 자재 업계는 창의적인 '플랫(Flat) 슬림 마감 기술'을 개발해 냈습니다.

2. 슬림형 플랫 커버의 구조적 특징과 건축법 기준

디자인을 살리면서도 소방 및 건축법적 안전성을 동시에 만족해야 하므로, 슬림형 커버에는 고도의 정밀 가공 기술이 들어갑니다.

• 인플랫(In-Flat) 평면 구조: 최신 슬림 커버 프레임은 콘크리트 슬라브 바닥면을 타공할 때 프레임이 안쪽으로 쏙 매립되도록 구조적으로 단차 설계가 되어 있습니다. 덮개를 닫았을 때 주변에 시공되는 600mm x600mm 대형 포세린 타일이나 일반 발코니 타일의 마감 선과 완벽한 일직선(1mm 이내)을 이루게 됩니다.
• 법적 방화 성능 사수: 두께가 얇아졌다고 해서 방화 성능이 떨어지면 절대 안 됩니다. 건축물의 피난·방화구획 등의 설치기준에 관한 규칙에 따라, 덮개는 화재의 열기가 위층으로 번지는 것을 차단하는 '비차열 1시간 이상'의 국토교통부 인정 시험 성적서를 반드시 보유한 자재여야 인허가를 받을 수 있습니다.

3. 하자 없는 완벽한 타일 마감 시공 가이드 (실무 팁)

건설사 마감 팀과 타일 시공 기술자들이 현장에서 가장 주의해야 할 공정 간 조율 사항입니다.

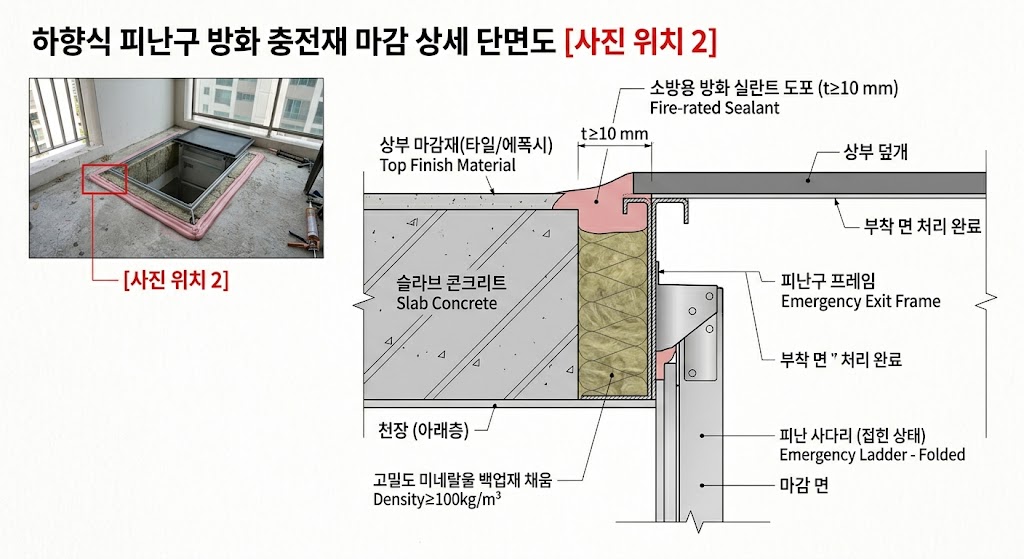

[사진 위치 2: 슬라브 콘크리트면 위에 피난사다리 외부 프레임을 고정하고 타일 압착 시멘트 두께를 고려하여 프레임 높이를 정밀 조절하는 바닥 단면 상세 시공 도면]

1. 사전 레벨링(Leveling) 공정: 타일을 붙이기 전, 피난사다리 프레임을 앙카로 고정하는 단계에서 이미 최종 타일 마감 높이(쭈꾸미 및 시멘트 두께 포함)를 계산해 레이저 레벨기로 프레임 높이를 세팅해야 합니다. 프레임이 너무 낮게 묻히면 타일이 커버보다 위로 올라와 타일 모서리가 깨지는 하자가 발생합니다.
2. 타일 커팅 마감 유격 확보: 덮개가 열리고 닫힐 때 타일 단면과 부딪히지 않도록, 커버 테두리와 타일 경계선 사이에 최소 2mm~3mm의 일정한 줄눈(메지) 간격을 유지해야 합니다. 이 틈새는 열팽창 및 수축 시 완충 지대 역할을 합니다.

4. 미래 전망 및 수명

플랫형 커버는 사다리 본체와 커버 프레임 모두 고품질 스테인리스(STS 304) 광택 또는 분체도장 마감을 적용하므로 물청소를 주로 하는 발코니에서도 녹슬 염려 없이 15년 ~ 20년 이상 깨끗한 외관을 유지합니다. 최근에는 홈네트워크와 연동되는 월패드 오픈 알림 센서까지 프레임 내부에 완전히 매립하여 밖에서는 센서 선이 전혀 보이지 않는 스마트 플랫 커버로 진화하고 있습니다.

5. 맺음말

하향식 피난사다리의 진화는 안전이라는 소방 본연의 임무에 주거 미관이라는 감성적 가치를 더하는 방향으로 흐르고 있습니다. 아파트 및 오피스텔 분양 상품성을 극대화하고 입주민의 발걸림 민원을 원천 차단하기 위해서는, 설계 초기부터 단차 제로를 실현한 슬림 플랫 방화 피난구 시스템을 선택하는 것이 유리합니다. 특허 인증 자재 단가 및 상세 시공 도면 자료는 프리미엄 소방 자재 제조사와 협의하시기 바랍니다.

[3줄 요약]

• 조립식 소방 물탱크(SMC/STS)는 수백 톤의 수압을 견디기 위해 내부 혹은 외부에 '구조 보강재'를 필수적으로 설치해야 합니다.
• 내부에 설치되는 스테인리스 환봉(타이로드)은 물이 가득 찼을 때 엄청난 '인장 하중'을 받으므로 공학적 구조 계산이 수반되어야 합니다.
• 화재안전성능기준(NFPC 501) 및 건축물 내진설계 기준을 만족하기 위한 보강재 배치법과 감리 패스 노하우를 공유합니다.

1. 조립식 물탱크 구조 보강의 역사와 필요성

과거 초기 형태의 조립식 물탱크는 패널 자체의 강도나 외부 프레임에만 의존하여 제작되었습니다. 그러나 건물의 규모가 대형화되고 지하 기계실에 수백 톤에서 수천 톤에 이르는 대용량 소방 저수조가 설치되면서, 내부 수압이 패널을 밖으로 밀어내 탱크가 터지거나 배를 내미는 '배부름 하자'가 빈번하게 발생했습니다.

특히 지진 발생 시 물의 출렁임(슬로싱 현상)은 순간적으로 수배에 달하는 충격 하중을 벽면에 가합니다. 이를 억제하기 위해 현대 소방 수조 공학에서는 물탱크 내부에서 벽과 벽, 바닥과 천장을 단단하게 붙잡아주는 '내부 보강재(Tie-Rod 또는 Stay 환봉)'를 격자 구조로 배치하여 탱크의 붕괴를 원천 차단하고 있습니다.

2. 내부 보강재에 작용하는 인장 하중의 공학적 기준

소방 감리원과 대형 현장의 기계설비 소장들이 구조 계산서(Structural Calculation) 검토 시 가장 핵심적으로 교차 검증하는 역학적 지표입니다.

• 인장 하중(Tensile Load)의 원리: 물탱크 내부에 물이 가득 차면 수심이 깊어질수록 측벽 패널에 가해지는 측압($P = \rho g h$)이 커집니다. 이 측압은 벽면 패널을 바깥쪽으로 밀어내려 하고, 벽면을 마주 보고 연결된 스테인리스 환봉 보강재는 이 힘에 저항하여 팽팽하게 당겨지는 '인장 하중'을 받게 됩니다.
• 구조 안전율 확보: 수조 구조 계산 시 보강재의 단면적과 재질(보통 STS 304 또는 316)에 따른 최대 허용 인장 강도는 예상되는 수압 및 지진 하중의 최소 1.5배 이상의 안전율($SF \ge 1.5$)을 확보하도록 설계되어야 공인 구조 기술사의 승인 도장을 받을 수 있습니다.

3. 부식 방지와 구조적 안정성을 위한 올바른 시공 방법

내부 보강재는 상시 물에 잠겨 있는 자재 특성상 '부식으로 인한 파손'이 구조 붕괴의 가장 큰 원인이 됩니다.

1. 이종 금속 접촉 차단: 스테인리스 환봉을 패널 내부 조립부나 철제 보강판에 연결할 때, 전위차로 인한 갈바닉 부식을 막기 위해 고무 가스켓 및 절연 와셔를 반드시 삽입해야 합니다.
2. 턴버클 유압 텐션 조절: 환봉을 연결할 때 너무 느슨하면 수압이 걸렸을 때 패널이 먼저 변형되고, 반대로 너무 과도하게 조이면 준공 전부터 볼트 나사산이 뭉개지는 하자가 발생합니다. 시공사는 전용 토크렌치나 유압 텐션 메타를 사용하여 구조 계산서에 명시된 공칭 인장 장력 값으로 균일하게 세팅해야 합니다.

4. 업계 현황 및 외부 보강형(Internal Free) 신기술 트렌드

내부 보강재(환봉) 방식은 단가가 저렴하다는 장점이 있지만, 반기 1회 진행하는 저수조 의무 청소 시 작업자의 동선을 방해하고 환봉 고정 부위에서 미세 누수가 발생할 확률이 높다는 단점이 있습니다.

이에 따라 최근 프리미엄 소방 자재 시장에서는 탱크 내부에 보강재를 전혀 넣지 않고, 탱크 외부에 두꺼운 H빔이나 고강도 스테인리스 프레임 뼈대를 세워 수압을 버티는 '내부 보강재 없는 외부 보강형 물탱크' 기술이 급부상하고 있습니다. 내부 공간이 완전히 비어 있어 청소와 유지보수가 극도로 용이하며, 위생성이 뛰어나 관공서 및 고급 아파트 현장에서 스펙 반영이 대거 늘고 있습니다. 수명 또한 내부 부식 요인이 없어 25년 이상을 보장합니다.

5. 결론

소방 물탱크의 안전성은 눈에 보이지 않는 내부 보강재의 인장 하중 설계에서 결정됩니다. 준공 후 수년 뒤 발생하는 탱크 터짐 사고를 예방하기 위해서는 사전에 유한요소해석(FEA) 성적서가 첨부된 정밀 구조 계산서를 확보하고, 시공 품질을 밀착 관리해야 합니다. 보강재 하중 해석 및 고강도 소방 수조 견적 문의는 구조 설계 능력을 갖춘 전문 제조사와 상의하십시오.
