[3줄 요약]

• 소방 주배관에서 가지배관이 직각으로 갈라져 나가는 티(Tee) 분기점은 지진 발생 시 종방향 지진 하중이 집중되어 비틀림 파손에 매우 취약합니다.
• 화재안전성능기준(NFPC 001)에 부합하고 분기부의 편심 모멘트를 제어하기 위해 '내진 가이드 보강 보조 클램프' 공법 도입이 필수적입니다.
• 대구경 스프링클러 배관의 국부 변형을 방지하고 소방 내진 준공 검사를 무혈 패스하기 위한 물리적 보정 공법을 공개합니다.

1. 분기 배관 시공의 역사와 편심 비틀림 하자의 배경

소방시설의 내진설계 기준 제정 이후, 횡방향 및 종방향 흔들림방지버팀대는 소방 배관망의 뼈대를 지탱하는 핵심 자재로 정착했습니다. 그러나 현장에서 단형 버팀대를 규정 간격대로만 배치했을 때, 유독 하자가 집중되는 아킬레스건이 존재했습니다. 바로 대구경 수평주행배관에서 소구경 가지배관이 직각으로 갈라져 나가는 티(Tee) 분기 배관 구역이었습니다.

과거 초기 시공에서는 분기점 주변 배관을 일반 행거나 표준 버팀대 클램프로만 무조건 고정하곤 했습니다. 그러나 이 방식은 지진 발생 시 주배관의 종방향(축 방향) 슬라이딩 하중이 분기되는 티 조인트 측면에 다이렉트로 가해질 때, 지렛대 원리에 의해 분기 부위가 뒤틀리며 나사산이 뭉개지거나 그루브 하우징이 찢어지는 치명적인 국부 파손 하자를 유발했습니다. 이러한 편심 비틀림 모멘트를 물리적으로 상쇄하여 분기구의 안전성을 확보하기 위해 도입된 신기술이 바로 '내진 가이드 보강 보조 클램프(Seismic Guide Reinforcement Clamp)'입니다.

2. 가이드 보강 클램프의 역학적 원리와 소방 감리 기준

소방 구조 기술사와 설비 품질 팀이 준공 전 샵도면 검토 시 가장 까다롭게 구조 계산 마진을 대조하는 지표입니다.

• 응력 분산(Stress Distribution) 및 가이드 메커니즘: 내진 가이드 보강 클램프는 티 분기점 직전과 직후의 주배관을 ㄷ자 모양의 고강도 특수 가이드 강철 바(Bar)로 일체화하여 묶어주는 구조를 가집니다. 지진으로 인해 주배관이 축 방향으로 거칠게 요동치더라도, 가이드 바가 수평 지진력을 분기 조인트에 전달하지 않고 반대편 직선 배관 라인으로 패스(Pass)시킵니다. 분기 배관에 걸리는 휨 응력을 70% 이상 컷팅하여 조인트 붕괴를 원천 방어합니다.
• 법적 화재 안전 기준 (NFPC 001): 배관 구경이 변경되는 이경 티(Reducing Tee) 구간이나 100mm 이상의 대구경 분기 라인에서는 지진 하중의 절대치가 크기 때문에, 소방청 성능인증(KFI) 정격 하중을 보유한 보조 클램프를 분기점 기준 300mm 이내에 인접 설치해야 적법한 내진 시공으로 인정받습니다.

3. 현장 불합격을 막는 정밀 시공 방법 및 유지보수 수명

현장 시공 마감 팀이 자재 찌그러짐 하자를 방지하고 무결점 내진 신뢰성을 증명하기 위한 지침입니다.

1. 양방향 대칭 조임 (Symmetric Torquing): 가이드 클램프를 볼팅할 때 한쪽 너트만 먼저 임팩트 렌치로 강하게 조이면 가이드 바 자체에 편심 뒤틀림 휨이 발생해 배관 외벽을 파고드는 하자가 발생합니다. 반드시 좌우 너트를 번갈아 가며 규정 토크(45 N·m ~ 55 N·m)로 균일하게 압착 마감해야 합니다.
2. 방청 수명 및 정기 점검: 자재 수명은 고농도 용융아연도금(HDG) 가공 재질 특성상 30년 이상 건물 수명과 동행합니다. 소방안전관리자는 연 1회 정기 수평 변위 유격 점검 주기에 맞춰 가이드 결속 너트의 미세 풀림 여부를 확인하는 배관 유지보수 매뉴얼을 준수해야 합니다.



[통합형] 가스켓 열팽창률 & 분기 배관 비틀림 토크 자동 계산기블로그 방문자 전용 실무 미니 계산기 팩계산기 1: 화재 발생 시 피난구 가스켓 내장 팽창 스트립의 온도별 가변 부피 팽창 배율 예측계산기 2: 지진 발생 시 티(Tee) 분기 배관 수평 하중 및 이격 거리에 따른 가해 비틀림 모멘트($\text{N·m}$) 산출티스토리 글 작성 시 'HTML 모드'로 전환 후 아래의 통합 코드를 본문 최하단에 그대로 붙여넣으세요.

[3줄 요약]

• 하향식 피난사다리는 화재 시 상하층을 관통하는 대피로가 되므로, 평상시 층간 소음·담배 연기 유입과 화재 시 유독가스를 차단하는 기밀 가스켓이 필수적입니다.
• 건축물의 피난·방화구획 등의 설치기준(비차열 1시간)을 만족하며 극한 고온에서 스스로 부풀어 올라 유격 임계점을 메우는 '발포성 내열 실링 기술'이 주목받고 있습니다.
• 준공 검사 시 차연 성능 시험 승인을 단번에 통과하기 위한 가스켓 물성 스펙과 내구 수명 관리 지침을 분석합니다.

1. 피난구 기밀 기술의 역사와 입주민 민원 배경

공동주택 발코니 바닥에 매립 설치되는 하향식 피난사다리는 면적을 차지하지 않는 혁신적인 대피시설로 자리 잡았으나, 일상생활 영역에서는 상하층 간의 물리적 개구부가 존재한다는 특성 때문에 여러 감성 품질 하자가 제기되어 왔습니다. 아래층의 일상 소음이나 담배 연기가 미세한 틈새를 타고 위층으로 올라오거나, 발코니 물청소 시 상부 커버 사이로 물이 스며들어 아래층 세대로 누수되는 분쟁이 대표적입니다.

더욱 치명적인 것은 화재 상황입니다. 하부 세대 화재 시 발생하는 유독가스와 치명적인 연기가 피난구 커버 유격으로 먼저 침투하면, 위층 입주민은 사다리를 열기도 전에 질식할 위험에 처하게 됩니다. 과거 아날로그 1~2세대 제품들은 일반 문틀용 고무 패킹을 단순 부착하여 장기 사용 시 경화되고 기밀성이 깨지는 문제가 있었습니다. 이를 근본적으로 해결하기 위해 최근 업계는 방화성과 기밀성을 동시에 확보한 '이중 차연·방음 기밀 내열 실링 가스켓(Thermal Sealing Gasket)'을 표준 스펙으로 전면 채택하고 있습니다.

2. 내열 실링 가스켓의 공학적 메커니즘과 법적 기준

설계사무소 상품기획팀과 소방 감리원이 자재 검수 및 준공 서류 검토 시 반드시 확인해야 하는 화학·방재 지표입니다.

• 가변 팽창식 이중 잠금(Intumescent Double-Lock) 원리: 최신 기밀 가스켓은 평상시 외부 소음과 미세먼지, 습기를 차단하는 고탄성 EPDM 기밀 튜브와 화재 시 기폭 장치 역할을 하는 방화용 팽창재(Intumescent Strip)의 이중 구조로 설계됩니다. 화재 발생으로 주변 온도가 150°C ~ 180°C에 도달하면, 프레임 내부에 매립된 팽창 스트립이 원래 부피의 15배~30배 이상 폭발적으로 부풀어 오르는 탄화 단열 층(Char)을 형성합니다. 이 거품 형태의 고밀도 단열 층이 경첩이나 힌지 가동부의 미세 틈새를 물리적으로 완벽히 메워버림으로써 아래층의 화염과 유독가스가 위층으로 분출되는 것을 철저히 차단합니다.
• 법적 차연 및 방화 성능 기준: 이 가스켓 유닛은 건축물의 피난·방화구획 등의 설치기준에 관한 규칙에 의거, '비차열 1시간 이상'의 인정 대피시설 시험을 통과해야 합니다. 또한 공인 시험연구원의 차연 성능 시험에서 압력 20Pa 기준 공기 누설량이 법적 허용치 이하로 유지된다는 성적서를 보유해야 적법한 소방 자재로 인정받습니다.

3. 현장 오시공 방지를 위한 밀착 시공 및 유지보수 가이드

현장 마감 팀과 소방 시설 정비 팀이 장기 하자를 차단하기 위해 준수해야 할 정밀 시방 지침입니다.

1. 프레임 압착 레벨 마진 사수: 가스켓이 커버와 바닥틀 사이에서 균일한 압착력(Compression)을 받지 못하고 한쪽으로 치우치면 기밀성과 방음 성능이 50% 이하로 저하됩니다. 시공 팀은 반드시 상부 커버 가스쇼바 및 레듈레이터 장착 후 닫힘 상태에서 네 모서리의 가스켓 눌림 유격이 2mm~3mm 내외로 균일하게 압착되는지 디지털 캘리퍼스로 실측 검증해야 합니다.
2. 반기 1회 경화 및 화학적 열화 점검: 발코니는 계절별 온도 편차가 심하고 자외선(UV) 노출이 가혹한 구역입니다. 가스켓 수명은 특수 컴파운드 배합 재질 기준 10년~12년 내외입니다. 아파트 관리사무소는 반기 1회 의무 저수조 청소 및 정기 소방 점검 주기와 연동하여 가스켓 표면의 갈라짐(경화) 여부를 확인하고, 이물질을 닦아내는 유지보수 관리를 수행해야 장기적인 방음·방재 신뢰성을 유지할 수 있습니다.



[3줄 요약]

• 지진 발생 시 흔들림방지버팀대 천장 앵커에는 방향이 상시 변하는 가혹한 '동적 전단 피로 하중(Dynamic Shear Fatigue)'이 누적됩니다.
• 일반 확장형 앵커는 반복 충격 시 콘크리트 내부 홀이 헐거워져 하중 저항 능력이 급감하는 감쇄 하자가 빈번합니다.
• 화재안전성능기준(NFPC 001) 및 미국콘크리트학회(ACI) 내진 균열 콘크리트 범주(C1/C2)를 패스하기 위한 정밀 매립 공법을 제시합니다.

1. 소방 내진 앵커 시공과 동적 피로 하중의 역학적 위험성

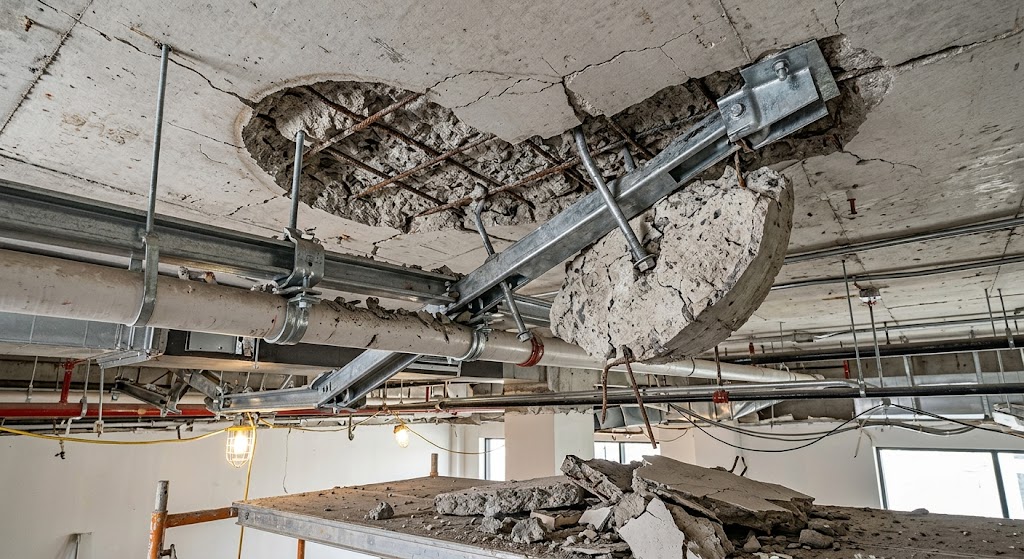

소방 배관의 지진 횡하중을 천장 구조물로 전달하는 흔들림방지버팀대 공사에서 최종 안전 고리 역할을 하는 것은 콘크리트에 타격 고정되는 '내진 앵커볼트'입니다. 지진파가 건축물을 흔들 때 앵커 볼트가 받는 힘은 일정한 방향의 정적 하중이 아닙니다. 초당 수 차례 이상 방향과 크기가 무작위로 요동치는 '동적 전단 피로 하중(Dynamic Shear Fatigue)'이 가해집니다.

과거 준공 현장에 쓰이던 일반 컷 앵커나 단순 슬리브 확장형 앵커는 정적 인장력 테스트는 잘 통과하지만, 지진 분산 과정에서 가해지는 왕복 충격력을 받으면 콘크리트 타공 홀 내부 벽면을 부수며 유격을 발생시켰습니다. 지진 기동 단 몇 초 만에 앵커 고유의 정격하중 지지 능력이 반토막 이하로 떨어지는 '하중 감쇄 파산' 하자가 발생했던 것입니다. 이를 방지하기 위해 최근 초고층 및 데이터센터 소방 심의에서는 동적 피로 하중 저항성이 검증된 '내진성능인증 익스팬션 플러그 앵커' 도입을 강제하고 있습니다.

2. 익스팬션 내진 앵커의 감쇄율 보정 원리와 법적 기준

소방 구조 기술사와 내진 샵도면 디자이너가 구조 계산서 승인 시 반드시 교차 확인해야 하는 역학 공식 지표입니다.

• 동적 유격 흡수(Expansion Plug) 매커니즘: 내진용 익스팬션 앵커는 볼트 몸체 하단에 지진동의 왕복 전단 응력을 흡수할 수 있는 특수 형상의 확장 세그먼트 플러그가 조립되어 있습니다. 지진 하중(V dyn)이 좌우로 몰릴 때, 플러그가 콘크리트 내부 균열 면을 따라 스스로 미세하게 확장 이동(Self-Undercutting)하며 마찰력을 배가시킵니다.
• 피로 하중 감쇄율( α dyn) 보정 공식: 구조용 앵커 설계 기준(KDS 14 20 54) 및 글로벌 ACI 355.2 규격에 따르면, 지진 구역에 설치되는 앵커의 유효 전단 강도는 동적 피로 하중 누적에 따른 감쇄 계수를 곱해 보정 가공되어야 합니다.

내진 앵커 동적 전단 유효 강도 공식

V n,seis = α  dyn x  V n
V n,seis: 지진 하중을 고려한 최종 유효 설계 전단 강도 (kN)

• α dyn: 동적 피로 하중 감쇄 보정 계수 (내진 정격 인증 자재의 경우 $0.75 ~ 0.85 스펙 사수 필수)
• V n: 균열 콘크리트 기준 공칭 전단 강도 (kN)

일반 아날로그 앵커가 지진 시 감쇄 계수가 $0.4$ 이하로 곤두박질치는 반면, 내진 인증(유럽 ETA Option 1 C2 등급) 자재는 감쇄율을 최소화(0.8 선 유지)하여 극한의 뒤틀림 속에서도 배관이 천장에서 추락하는 참사를 완벽히 예방합니다.

[사진 위치 2: 지진 발생 시 좌우 왕복 전단 하중을 받은 천장 콘크리트 내부 유격 속에서 익스팬션 앵커의 하부 플러그 슬리브가 추가로 벌어지며 홀 내벽을 꽉 움켜쥐는 역학적 구동 메커니즘 도면]

3. 현장 오시공 극복을 위한 정밀 시방 가이드

현장 시공 팀이 감리 인장·전단 테스트 지적을 피하고 준공 패스를 사수하기 위한 2대 규칙입니다.

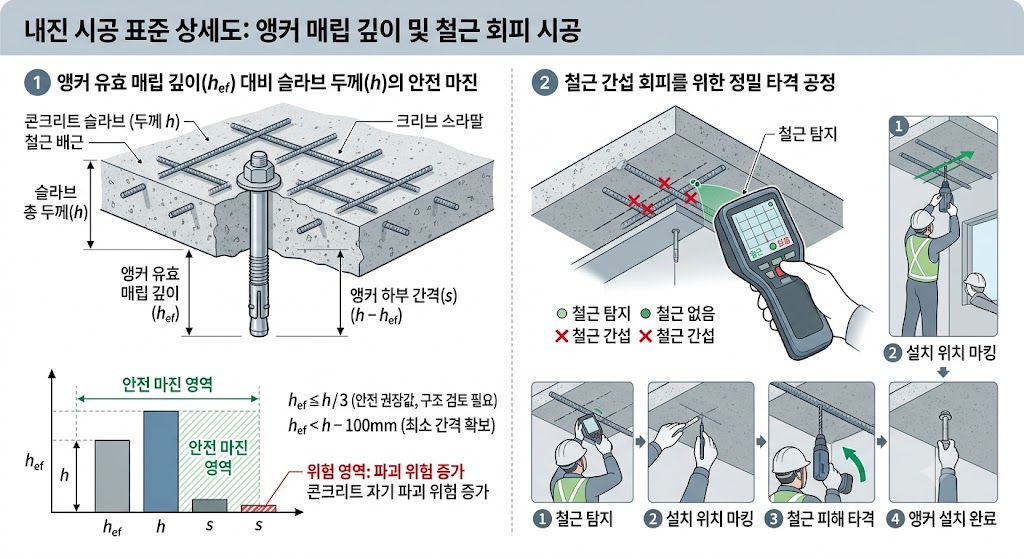

1. 타공 깊이(h 0) 마진과 직각도 준수: 익스팬션 플러그가 내부에서 확장 구동할 수 있는 물리적 유격 공간이 필요하므로, 타공 깊이는 앵커 유효 매립 깊이(h ef)보다 최소 10mm ~ 15mm 이상 깊게 천공해야 합니다. 드릴링 시 각도가 비틀어지면 전단 하중이 한쪽 플러그에만 집중되어 콘크리트 조기 조기 쪼개짐 하자가 발생합니다.
2. KFI 정격하중 계산서 1:1 매칭: 앵커 수량이 허용 범위를 넘지 않도록 본문 하단의 모바일 연동 계산기를 활용하여 현재 현장 지점의 동적 전단 강도 적합성을 즉시 실측 검증해 보세요. 수명은 내식 도금 기준 30년 이상으로 건물 수명과 일치합니다.

🛠️ [실무용] 내진 앵커 동적 전단 하중 감쇄율 자동 계산기

아래 입력창에 자재의 공칭 전단 강도와 현장 설계 지진 하중을 입력하시면, 화재안전기준 및 KDS 내진 설계(동적 감쇄율 20% 보정) 기준 합격 여부를 즉시 판정합니다. (티스토리 HTML 모드 전용)
