[3줄 요약]

• 기존 조립식 수조 내부에 쓰이던 타이바(결속봉)는 상부 체류 염소 가스로 인한 부식과 응력 집중 파단 리스크를 안고 있었습니다.
• 이를 해결하기 위해 내부 보강재를 전면 배제하고 외곽 철골 프레임으로 수압을 지탱하는 '외부 보강형 무보강 STS 수조'가 급부상하고 있습니다.
• 개정된 화재안전성능기준(NFPC 402) 공간 이격 시방과 반기 1회 의무 청소 효율을 극대화하는 위생 관리 지침을 분석합니다.

1. 소방 저수조 내부 보강재의 역사와 구조적 하자 배경

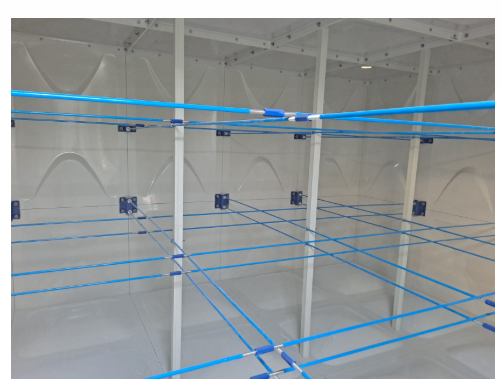

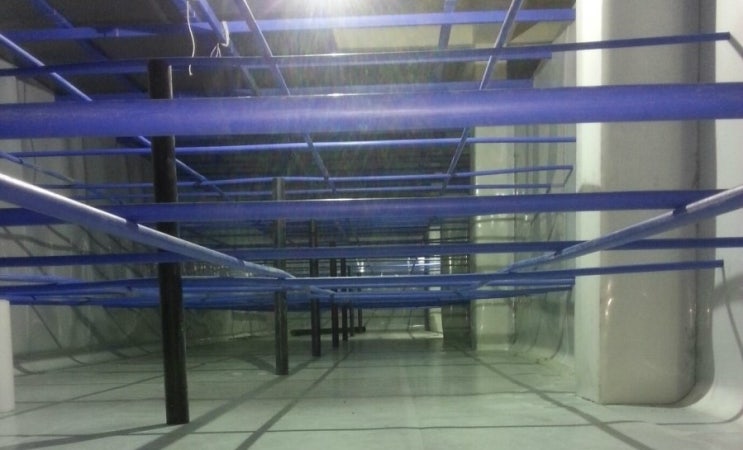

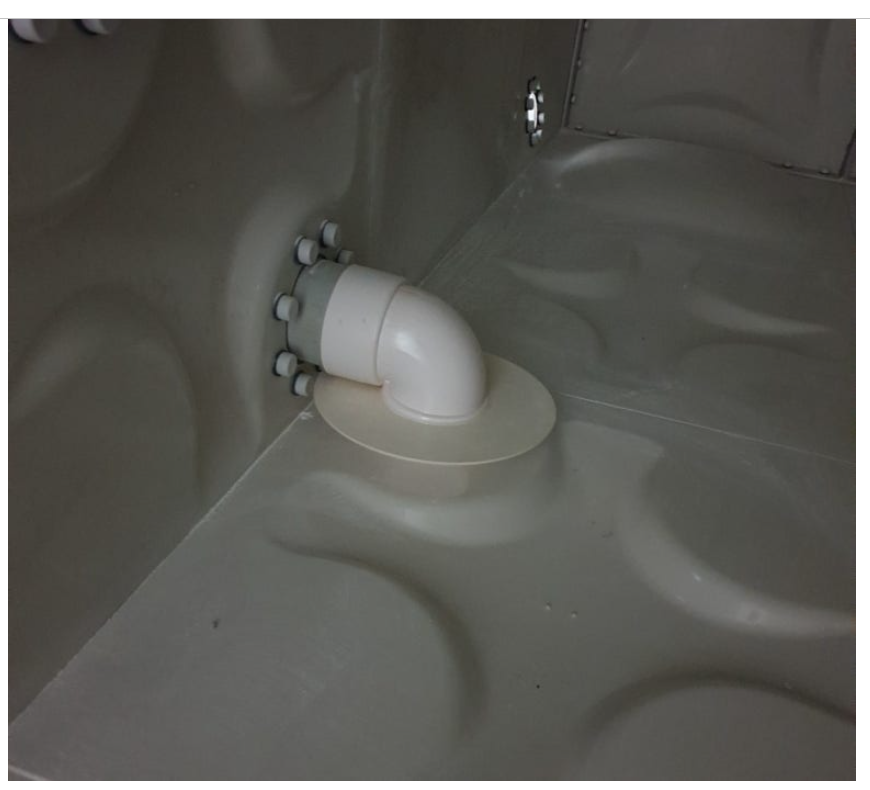

지하 기계실에 대규모로 축조되는 소방 물탱크(저수조)는 화재 초기 진압용 수원을 상시 저장하는 방재 인프라입니다. 과거에는 콘크리트 수조 내부 에폭시 도장 공법을 주로 썼으나, 도막 박리로 인한 배관 폐쇄 하자가 잦아지면서 조립식 패널 수조로 빠르게 대체되었습니다. 초기 조립식 수조는 내부 수압에 의한 패널 터짐(배부름 현상)을 막기 위해 수조 내부에 스테인리스(STS) 타이바(Tie-rod) 봉을 격자로 촘촘히 엮어 결속하는 공법을 활용했습니다.

그러나 이 내부 타이바는 상시 강한 인장 응력을 받는 상태에서 수돗물 상부 공간에 체류하는 잔류 염소 부식 가스에 노출되는 치명적인 한계가 있었습니다. 이로 인해 준공 후 5~7년 차에 접어들면 볼트 체결부나 용접선 내부에서 눈에 보이지 않는 응력부식균열(SCC)이 진행되어 청소나 미세 진동 시 타이바가 연쇄 파단되는 결함이 발생하곤 했습니다. 내부 빗장이 풀린 물탱크 패널이 수압을 이기지 못하고 한꺼번에 터지는 기계실 침수 참사를 원천 차단하기 위해 등장한 신기술이 바로 '외부 보강형 무보강 STS 물탱크 구조 공법'입니다.

2. 관련 법규 및 외부 보강형 수조의 공학적 성능 메커니즘

소방 구조 기술사와 전문 감리원들이 준공 도서 심사 시 가장 핵심적으로 대조하는 서류 확인 및 설치 기준입니다.

• 내부 무보강 외부 프레임 메커니즘: 외부 보강형 STS 수조는 내부의 모든 결속봉을 제거하는 대신, 수조 외곽 테두리에 고강도 구조용 H빔이나 탄소강 찬넬 프레임을 격자 형태로 둘러 수압을 바깥쪽에서 튼튼하게 지탱하는 공법입니다. 내부 면이 매끄러운 단일 패널로 유지되므로 염소 가스에 의한 응력 집중 하자가 원천 배제되며 수조 구조 전체의 지진 거동 해석 시 유체의 슬로싱(Sloshing, 출렁임) 하중 분산 능력이 압도적으로 우수합니다.
• 법적 공간 이격 기준 (NFPC 402): 최신 소화수조 및 저수조의 화재안전성능기준(NFPC 402)에 따라, 수조는 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소에 설치해야 합니다. 통상 수조 맨홀 상부는 건축 천장 구조물로부터 최소 100cm 이상, 그 외 사면 측면 부위는 점검 및 보수 장비 진입과 구조재 강성 유지를 위해 최소 60cm 이상의 유지보수 유격 공간을 적법하게 확보해야 준공 필증을 받을 수 있습니다.

3. 자재의 재질, 장단점 및 유지보수 시방

현장 설비 팀과 시설관리자가 장기 수명 및 위생 안전을 유지하기 위해 파악해야 하는 실무 지침입니다.

1. 내식성 재질 배합 및 장단점: 물탱크 패널은 STS 304 또는 STS 316L 고품질 강재를 가공 사용하며, 수명은 25~30년 이상으로 반영구적입니다. 내부 보강재가 없어 위생성이 완벽하고 장기 부식 리스크가 제로라는 압도적 장점이 있으나, 외곽 철골 강재 투입량과 아르곤 용접 인건비가 상승하여 초기 특판 발주 단가가 다소 높다는 단점이 있습니다.
2. 반기 1회 의무 청소 주기 가이드: 소방 저수조는 수도법 제33조에 의거하여 반기 1회(연 2회) 의무 청소를 시행해야 합니다. 내부가 무보강 구조인 경우 청소 작업자의 밀대 및 고압 살수 동선을 방해하는 장애물이 전혀 없어 청소 시간이 획기적으로 단축되며, 패널 이음부 누수 여부를 정밀 육안 점검하기에 매우 수월합니다.

[3줄 요약]

• 소방 내진 설계 시 천장 내부 복잡한 공조 덕트 및 전기 트레이 구조물로 인해 버팀대 고정용 앵커볼트를 직결하지 못하는 간섭 하자가 속출합니다.
• 이를 우회하기 위해 고정축을 사선이나 측면으로 유연하게 빼주는 고강도 '오프셋 브라켓 어댑터' 공법이 현장의 필수 자재로 등장했습니다.
• 화재안전성능기준(NFPC 001)에 따른 모멘트 감소율 보정과 편심 하중 파괴를 방지하기 위한 정밀 볼팅 토크 기준을 규명합니다.

1. 천장 정착 공법의 역사와 오프셋 기술의 도입 배경

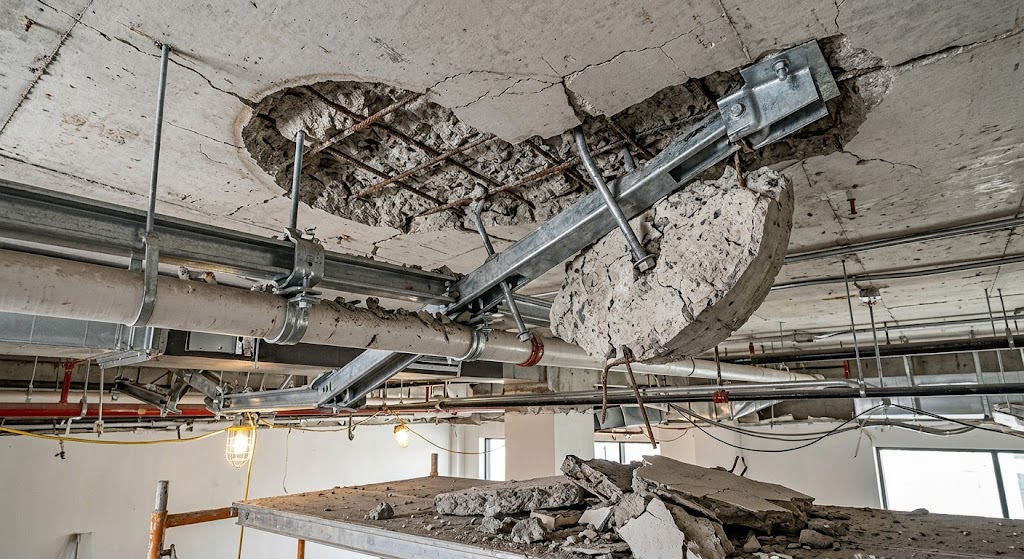

소방시설의 내진설계 기준(NFTC 001) 제정 초기에는 흔들림방지버팀대의 부착 브라켓을 천장 콘크리트 슬라브면에 수직으로 곧바로 타격하여 고정하는 직결식 공법이 주를 이루었습니다. 그러나 현대 건축물, 특히 대형 지능형 데이터센터(DC)나 복합 플랜트의 경우 천장 마감 유격 내부에 소방 배관뿐만 아니라 거대한 공조 환기 덕트, 통신 케이블 트레이, 대형 전기 배선관이 밀집되어 시공됩니다.

이로 인해 설계 도면대로 버팀대를 박으려 해도 타 공종 자재에 가로막혀 앵커 타공 자체를 할 수 없는 '물리적 시공 간섭 하자'가 빈번히 발생했습니다. 현장 시공 팀이 임의로 버팀대 각도를 꺾거나 규정 위치를 벗어나 오시공하는 분쟁을 해결하기 위해 도입된 자재가 바로 '오프셋 브라켓 어댑터(Offset Bracket Adapter)'입니다. 본 자재는 고정용 내진 앵커볼트 지점과 버팀대 지지 파이프 연결 힌지 사이에 일정한 오프셋 유격(거리 마진)을 두어 구조물을 지능적으로 우회 정착할 수 있도록 도와줍니다.

2. 오프셋 브라켓의 구조 역학적 메커니즘과 감리 기준

소방 구조 기술사와 설비 샵도면 디자이너가 자재 승인 및 내진 계산서 검토 시 정밀하게 대조해야 하는 공학적 지표입니다.

• 편심 모멘트 상쇄 및 강성 메커니즘: 오프셋 브라켓은 필연적으로 하중의 중심축이 이격되는 '편심(Eccentricity)'이 발생합니다. 이격된 거리만큼 추가적인 휨 모멘트가 앵커 고정부에 작용하므로, 오프셋 브라켓 자체의 재질은 일반 압연 강판이 아닌 고탄소강 표면 용융아연도금(HDG) 처리 강재나 구조용 주강품을 사용하여 굽힘 강성을 수직 전단력보다 2.5배 이상 높게 세팅 가공해야 합니다.
• 법적 정격 하중 인증 기준 (NFPC 001): 한국소방산업기술원(KFI) 인정 및 글로벌 FM(Factory Mutual) 인증 기준에 따르면, 오프셋 어댑터를 연결하여 시공할 경우 반드시 어댑터 결착에 따른 성능 저하율(하중 감소 계수)이 반영된 구조 계산서를 첨부해야 합니다. 임의 가공 철물이 아닌 성능인증 정격 하중 값을 보유한 전용 어댑터를 사용하여 최대 오프셋 거리(범위 100mm~150mm 이내) 규격을 준수해야 적법 준공 처리됩니다.

3. 현장 오시공 방지를 위한 볼팅 토크 및 정기 점검 시방

현장 시공 마감 팀과 소방안전관리자가 장기 진동 풀림 하자를 차단하기 위해 준수해야 할 정밀 시방 지침입니다.

1. 이중 너트 및 정격 풀림 방지 토크 사수: 오프셋 브라켓은 구조물 간섭 우회 부위 특성상 배관 진동이 전달될 때 회전 뒤틀림 응력을 강하게 받습니다. 천장 앵커볼트와 오프셋 브라켓 접합부에는 반드시 스프링 와셔 및 풀림방지 이중 너트(Lock Nut)를 기본 조립해야 하며, M12 기준 정격 조임 토크(45 N·m ~ 55 N·m)를 토크렌치로 마킹 검증해야 볼트 슬라이딩 이탈 하자를 차단할 수 있습니다. 수명은 30년 이상 건물 수명과 동행합니다.
2. 연 1회 정기 수평 변위 유격 점검: 소방안전관리자는 소방시설 자체점검(외관점검) 주기 시 지하주차장 등 고진동 노출 구역의 오프셋 브라켓 힌지 핀 고정 상태를 육안 계측하고 볼트선 마킹의 정렬 상태를 복원 정비해 주어야 반영구적인 방재 신뢰성이 유지됩니다.

🛠️ [통합형] 피난구 댐퍼 작동 시간 마진 & 오프셋 전단 하중 보정 자동 계산기

블로그 방문자 전용 실무 미니 계산기 팩

• 계산기 1: 하향식 피난사다리 전개 속도 대비 방화 댐퍼 셔터의 안전 개방 유격 마진 타임(초) 산출
• 계산기 2: 오프셋 편심 이격 거리(오프셋 마진)에 따른 버팀대 앵커볼트의 설계 전단 하중($\text{kN}$) 증폭 보정 연산
• 티스토리 글 작성 시 'HTML 모드'로 전환 후 아래의 통합 코드를 본문 최하단에 그대로 붙여넣으세요.



[3줄 요약]

• 하향식 피난사다리는 화재 시 상하층을 관통하는 통로가 되므로, 아래층에서 분출되는 화염과 유독가스가 대피로로 역류하는 것을 막는 제연 기술이 필수적입니다.
• 비상시 커버 개방 신호가 화재 수신기 및 모터 구동형 방화 댐퍼와 융합되어 작동하는 '자동 폐쇄식 방화 해치 시스템'이 최신 트렌드로 급부상하고 있습니다.
• 건축물의 피난·방화구획 등의 설치기준(비차열 1시간)을 만족하고, 준공 감리를 단번에 패스하기 위한 전기적 인터록 시방을 분석합니다.

1. 피난구 방화 기술의 역사와 제연 결함의 배경

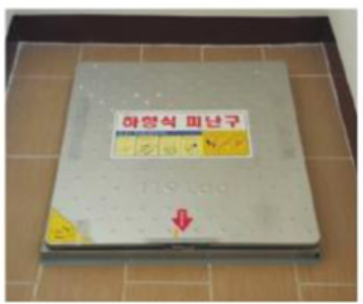

공동주택 발코니 바닥에 매립 설치되는 하향식 피난사다리는 별도의 대피 공간 면적을 차지하지 않는 혁신적인 피난기구로 자리 잡았습니다. 그러나 초창기 1~2세대 제품들은 단순 철제 커버와 사다리 링크 구조로만 이루어져 있어, 실제 화재 상황에서 치명적인 구조적 취약성을 드러냈습니다. 아래층 세대에서 화재가 발생하여 불길과 유독가스가 발코니를 집어삼키고 있을 때, 위층 거주자가 대피를 위해 사다리 커버를 여는 순간 아래층의 고온 열기와 연기가 굴뚝 효과(Stack Effect)에 의해 대피로 내부로 거칠게 역류했던 것입니다.

이로 인해 대피자가 사다리를 타기도 전에 질식하거나 화상을 입는 안전 공백이 발생하자, 방재 업계는 평상시 기밀을 유지하다가 비상시에만 안전 궤도를 형성하는 '전기 연동형 자동 폐쇄식 방화 해치(Automated Fire Closing Hatch)' 시스템을 개발하여 초고층 주상복합을 중심으로 표준 시방에 반영하고 있습니다.

2. 자동 폐쇄식 방화 해치의 공학적 메커니즘과 법적 기준

설계사무소 상품기획팀과 소방 통신 감리원이 자재 검수 및 준공 서류 검토 시 반드시 확인해야 하는 방화·제연 지표입니다.

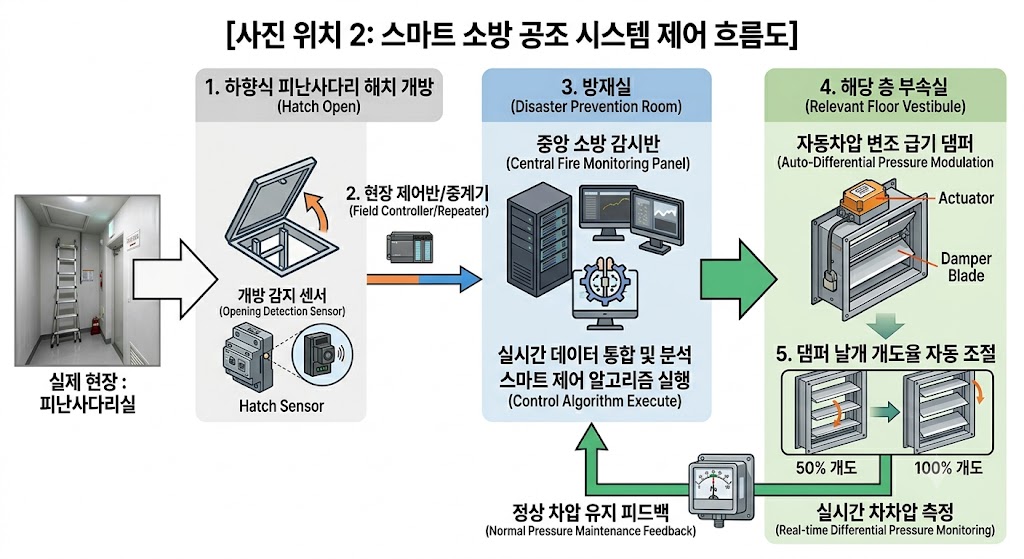

• Fail-Safe 기반의 구동 메커니즘: 이 시스템은 상부 커버에 장착된 디지털 자성 센서와 해치 하부 프레임 내에 매립된 24V 모터 구동형 배연 방화 댐퍼 블레이드가 핵심 자재입니다. 대피자가 위층에서 상부 커버를 개방하더라도 하부 방화 댐퍼는 즉시 열리지 않고 완전히 차단된 상태를 유지합니다. 사다리가 수직 레일을 타고 직하층 바닥에 안전하게 도달하여 센서가 최종 전개 신호를 인가하는 순간, 혹은 화재 수신기의 제연 팬 가동과 동기화되어 하부 댐퍼 셔터가 0.5초 만에 신속하게 개방(인터록 회로 제어)됩니다. 대피자가 하강하기 직전까지 아래층의 유독가스 유입을 원천 차단하는 원리입니다.
• 법적 차연 및 방화 성능 기준: 본 자재 유닛은 건축물의 피난·방화구획 등의 설치기준에 관한 규칙에 명시된 '비차열 1시간 이상'의 방화 스펙 승인 성적서를 필히 보유해야 합니다. 또한 개정된 화재안전성능기준(NFPC 301)에 부합하도록 방재실 R형 수신기와 홈네트워크 월패드에 실시간으로 개방 및 제어 상태 데이터가 양방향 연동되어야 적법 시공으로 인정받습니다.

3. 현장 오시공 방지를 위한 배선 시공 및 유지보수 가이드

현장 전기·설비 마감 팀과 소방 시설 정비 팀이 장기 오작동 하자를 차단하기 위해 준수해야 할 정밀 지침입니다.

1. 내화 통신선 및 전용 와이어링 사수: 발코니 확장 구역은 외부 습기와 결로 노출이 가혹하므로 일반 연선 배선 시 신호 왜곡 및 누전 하자가 빈번합니다. 배전반에서 피난 해치 구동부까지의 배선은 반드시 내화 스크린 케이블을 사용해야 합니다. 배관은 결로 방지용 고무 슬리브 마감이 처리된 가요전선관(SF 후레시블) 시방을 사수해야 합니다.
2. 반기 1회 모터 토크 및 리미트 스위치 정비: 모터 및 기계 제어반 유닛 특성상 수명은 10~15년 내외입니다. 아파트 관리사무소는 정기 소방 점검 주기와 페어링하여, 수동 개방 스위치 작동 시 하부 댐퍼 블레이드가 규정 구동 토크로 걸림 없이 부드럽게 완전 개폐되는지 와이핑(Wiping) 점검을 수행해야 합니다.

[3줄 요약]

• 소방 주배관에서 가지배관이 직각으로 갈라져 나가는 티(Tee) 분기점은 지진 발생 시 종방향 지진 하중이 집중되어 비틀림 파손에 매우 취약합니다.
• 화재안전성능기준(NFPC 001)에 부합하고 분기부의 편심 모멘트를 제어하기 위해 '내진 가이드 보강 보조 클램프' 공법 도입이 필수적입니다.
• 대구경 스프링클러 배관의 국부 변형을 방지하고 소방 내진 준공 검사를 무혈 패스하기 위한 물리적 보정 공법을 공개합니다.

1. 분기 배관 시공의 역사와 편심 비틀림 하자의 배경

소방시설의 내진설계 기준 제정 이후, 횡방향 및 종방향 흔들림방지버팀대는 소방 배관망의 뼈대를 지탱하는 핵심 자재로 정착했습니다. 그러나 현장에서 단형 버팀대를 규정 간격대로만 배치했을 때, 유독 하자가 집중되는 아킬레스건이 존재했습니다. 바로 대구경 수평주행배관에서 소구경 가지배관이 직각으로 갈라져 나가는 티(Tee) 분기 배관 구역이었습니다.

과거 초기 시공에서는 분기점 주변 배관을 일반 행거나 표준 버팀대 클램프로만 무조건 고정하곤 했습니다. 그러나 이 방식은 지진 발생 시 주배관의 종방향(축 방향) 슬라이딩 하중이 분기되는 티 조인트 측면에 다이렉트로 가해질 때, 지렛대 원리에 의해 분기 부위가 뒤틀리며 나사산이 뭉개지거나 그루브 하우징이 찢어지는 치명적인 국부 파손 하자를 유발했습니다. 이러한 편심 비틀림 모멘트를 물리적으로 상쇄하여 분기구의 안전성을 확보하기 위해 도입된 신기술이 바로 '내진 가이드 보강 보조 클램프(Seismic Guide Reinforcement Clamp)'입니다.

2. 가이드 보강 클램프의 역학적 원리와 소방 감리 기준

소방 구조 기술사와 설비 품질 팀이 준공 전 샵도면 검토 시 가장 까다롭게 구조 계산 마진을 대조하는 지표입니다.

• 응력 분산(Stress Distribution) 및 가이드 메커니즘: 내진 가이드 보강 클램프는 티 분기점 직전과 직후의 주배관을 ㄷ자 모양의 고강도 특수 가이드 강철 바(Bar)로 일체화하여 묶어주는 구조를 가집니다. 지진으로 인해 주배관이 축 방향으로 거칠게 요동치더라도, 가이드 바가 수평 지진력을 분기 조인트에 전달하지 않고 반대편 직선 배관 라인으로 패스(Pass)시킵니다. 분기 배관에 걸리는 휨 응력을 70% 이상 컷팅하여 조인트 붕괴를 원천 방어합니다.
• 법적 화재 안전 기준 (NFPC 001): 배관 구경이 변경되는 이경 티(Reducing Tee) 구간이나 100mm 이상의 대구경 분기 라인에서는 지진 하중의 절대치가 크기 때문에, 소방청 성능인증(KFI) 정격 하중을 보유한 보조 클램프를 분기점 기준 300mm 이내에 인접 설치해야 적법한 내진 시공으로 인정받습니다.

3. 현장 불합격을 막는 정밀 시공 방법 및 유지보수 수명

현장 시공 마감 팀이 자재 찌그러짐 하자를 방지하고 무결점 내진 신뢰성을 증명하기 위한 지침입니다.

1. 양방향 대칭 조임 (Symmetric Torquing): 가이드 클램프를 볼팅할 때 한쪽 너트만 먼저 임팩트 렌치로 강하게 조이면 가이드 바 자체에 편심 뒤틀림 휨이 발생해 배관 외벽을 파고드는 하자가 발생합니다. 반드시 좌우 너트를 번갈아 가며 규정 토크(45 N·m ~ 55 N·m)로 균일하게 압착 마감해야 합니다.
2. 방청 수명 및 정기 점검: 자재 수명은 고농도 용융아연도금(HDG) 가공 재질 특성상 30년 이상 건물 수명과 동행합니다. 소방안전관리자는 연 1회 정기 수평 변위 유격 점검 주기에 맞춰 가이드 결속 너트의 미세 풀림 여부를 확인하는 배관 유지보수 매뉴얼을 준수해야 합니다.

[3줄 요약]

• 하향식 피난사다리는 화재 시 상하층을 관통하는 대피로가 되므로, 평상시 층간 소음·담배 연기 유입과 화재 시 유독가스를 차단하는 기밀 가스켓이 필수적입니다.
• 건축물의 피난·방화구획 등의 설치기준(비차열 1시간)을 만족하며 극한 고온에서 스스로 부풀어 올라 유격 임계점을 메우는 '발포성 내열 실링 기술'이 주목받고 있습니다.
• 준공 검사 시 차연 성능 시험 승인을 단번에 통과하기 위한 가스켓 물성 스펙과 내구 수명 관리 지침을 분석합니다.

1. 피난구 기밀 기술의 역사와 입주민 민원 배경

공동주택 발코니 바닥에 매립 설치되는 하향식 피난사다리는 면적을 차지하지 않는 혁신적인 대피시설로 자리 잡았으나, 일상생활 영역에서는 상하층 간의 물리적 개구부가 존재한다는 특성 때문에 여러 감성 품질 하자가 제기되어 왔습니다. 아래층의 일상 소음이나 담배 연기가 미세한 틈새를 타고 위층으로 올라오거나, 발코니 물청소 시 상부 커버 사이로 물이 스며들어 아래층 세대로 누수되는 분쟁이 대표적입니다.

더욱 치명적인 것은 화재 상황입니다. 하부 세대 화재 시 발생하는 유독가스와 치명적인 연기가 피난구 커버 유격으로 먼저 침투하면, 위층 입주민은 사다리를 열기도 전에 질식할 위험에 처하게 됩니다. 과거 아날로그 1~2세대 제품들은 일반 문틀용 고무 패킹을 단순 부착하여 장기 사용 시 경화되고 기밀성이 깨지는 문제가 있었습니다. 이를 근본적으로 해결하기 위해 최근 업계는 방화성과 기밀성을 동시에 확보한 '이중 차연·방음 기밀 내열 실링 가스켓(Thermal Sealing Gasket)'을 표준 스펙으로 전면 채택하고 있습니다.

2. 내열 실링 가스켓의 공학적 메커니즘과 법적 기준

설계사무소 상품기획팀과 소방 감리원이 자재 검수 및 준공 서류 검토 시 반드시 확인해야 하는 화학·방재 지표입니다.

• 가변 팽창식 이중 잠금(Intumescent Double-Lock) 원리: 최신 기밀 가스켓은 평상시 외부 소음과 미세먼지, 습기를 차단하는 고탄성 EPDM 기밀 튜브와 화재 시 기폭 장치 역할을 하는 방화용 팽창재(Intumescent Strip)의 이중 구조로 설계됩니다. 화재 발생으로 주변 온도가 150°C ~ 180°C에 도달하면, 프레임 내부에 매립된 팽창 스트립이 원래 부피의 15배~30배 이상 폭발적으로 부풀어 오르는 탄화 단열 층(Char)을 형성합니다. 이 거품 형태의 고밀도 단열 층이 경첩이나 힌지 가동부의 미세 틈새를 물리적으로 완벽히 메워버림으로써 아래층의 화염과 유독가스가 위층으로 분출되는 것을 철저히 차단합니다.
• 법적 차연 및 방화 성능 기준: 이 가스켓 유닛은 건축물의 피난·방화구획 등의 설치기준에 관한 규칙에 의거, '비차열 1시간 이상'의 인정 대피시설 시험을 통과해야 합니다. 또한 공인 시험연구원의 차연 성능 시험에서 압력 20Pa 기준 공기 누설량이 법적 허용치 이하로 유지된다는 성적서를 보유해야 적법한 소방 자재로 인정받습니다.

3. 현장 오시공 방지를 위한 밀착 시공 및 유지보수 가이드

현장 마감 팀과 소방 시설 정비 팀이 장기 하자를 차단하기 위해 준수해야 할 정밀 시방 지침입니다.

1. 프레임 압착 레벨 마진 사수: 가스켓이 커버와 바닥틀 사이에서 균일한 압착력(Compression)을 받지 못하고 한쪽으로 치우치면 기밀성과 방음 성능이 50% 이하로 저하됩니다. 시공 팀은 반드시 상부 커버 가스쇼바 및 레듈레이터 장착 후 닫힘 상태에서 네 모서리의 가스켓 눌림 유격이 2mm~3mm 내외로 균일하게 압착되는지 디지털 캘리퍼스로 실측 검증해야 합니다.
2. 반기 1회 경화 및 화학적 열화 점검: 발코니는 계절별 온도 편차가 심하고 자외선(UV) 노출이 가혹한 구역입니다. 가스켓 수명은 특수 컴파운드 배합 재질 기준 10년~12년 내외입니다. 아파트 관리사무소는 반기 1회 의무 저수조 청소 및 정기 소방 점검 주기와 연동하여 가스켓 표면의 갈라짐(경화) 여부를 확인하고, 이물질을 닦아내는 유지보수 관리를 수행해야 장기적인 방음·방재 신뢰성을 유지할 수 있습니다.

[3줄 요약]

• 소방 주배관에서 가지배관이 직각으로 갈라져 나가는 티(Tee) 분기점은 지진 발생 시 종방향 지진 하중이 집중되어 비틀림 파손에 매우 취약합니다.
• 화재안전성능기준(NFPC 001)에 부합하고 분기부의 편심 모멘트를 제어하기 위해 '내진 가이드 보강 보조 클램프' 공법 도입이 필수적입니다.
• 대구경 스프링클러 배관의 국부 변형을 방지하고 소방 내진 준공 검사를 무혈 패스하기 위한 물리적 보정 공법을 공개합니다.

1. 분기 배관 시공의 역사와 편심 비틀림 하자의 배경

소방시설의 내진설계 기준 제정 이후, 횡방향 및 종방향 흔들림방지버팀대는 소방 배관망의 뼈대를 지탱하는 핵심 자재로 정착했습니다. 그러나 현장에서 단형 버팀대를 규정 간격대로만 배치했을 때, 유독 하자가 집중되는 아킬레스건이 존재했습니다. 바로 대구경 수평주행배관에서 소구경 가지배관이 직각으로 갈라져 나가는 티(Tee) 분기 배관 구역이었습니다.

과거 초기 시공에서는 분기점 주변 배관을 일반 행거나 표준 버팀대 클램프로만 무조건 고정하곤 했습니다. 그러나 이 방식은 지진 발생 시 주배관의 종방향(축 방향) 슬라이딩 하중이 분기되는 티 조인트 측면에 다이렉트로 가해질 때, 지렛대 원리에 의해 분기 부위가 뒤틀리며 나사산이 뭉개지거나 그루브 하우징이 찢어지는 치명적인 국부 파손 하자를 유발했습니다. 이러한 편심 비틀림 모멘트를 물리적으로 상쇄하여 분기구의 안전성을 확보하기 위해 도입된 신기술이 바로 '내진 가이드 보강 보조 클램프(Seismic Guide Reinforcement Clamp)'입니다.

2. 가이드 보강 클램프의 역학적 원리와 소방 감리 기준

소방 구조 기술사와 설비 품질 팀이 준공 전 샵도면 검토 시 가장 까다롭게 구조 계산 마진을 대조하는 지표입니다.

• 응력 분산(Stress Distribution) 및 가이드 메커니즘: 내진 가이드 보강 클램프는 티 분기점 직전과 직후의 주배관을 ㄷ자 모양의 고강도 특수 가이드 강철 바(Bar)로 일체화하여 묶어주는 구조를 가집니다. 지진으로 인해 주배관이 축 방향으로 거칠게 요동치더라도, 가이드 바가 수평 지진력을 분기 조인트에 전달하지 않고 반대편 직선 배관 라인으로 패스(Pass)시킵니다. 분기 배관에 걸리는 휨 응력을 70% 이상 컷팅하여 조인트 붕괴를 원천 방어합니다.
• 법적 화재 안전 기준 (NFPC 001): 배관 구경이 변경되는 이경 티(Reducing Tee) 구간이나 100mm 이상의 대구경 분기 라인에서는 지진 하중의 절대치가 크기 때문에, 소방청 성능인증(KFI) 정격 하중을 보유한 보조 클램프를 분기점 기준 300mm 이내에 인접 설치해야 적법한 내진 시공으로 인정받습니다.

3. 현장 불합격을 막는 정밀 시공 방법 및 유지보수 수명

현장 시공 마감 팀이 자재 찌그러짐 하자를 방지하고 무결점 내진 신뢰성을 증명하기 위한 지침입니다.

1. 양방향 대칭 조임 (Symmetric Torquing): 가이드 클램프를 볼팅할 때 한쪽 너트만 먼저 임팩트 렌치로 강하게 조이면 가이드 바 자체에 편심 뒤틀림 휨이 발생해 배관 외벽을 파고드는 하자가 발생합니다. 반드시 좌우 너트를 번갈아 가며 규정 토크(45 N·m ~ 55 N·m)로 균일하게 압착 마감해야 합니다.
2. 방청 수명 및 정기 점검: 자재 수명은 고농도 용융아연도금(HDG) 가공 재질 특성상 30년 이상 건물 수명과 동행합니다. 소방안전관리자는 연 1회 정기 수평 변위 유격 점검 주기에 맞춰 가이드 결속 너트의 미세 풀림 여부를 확인하는 배관 유지보수 매뉴얼을 준수해야 합니다.
