[3줄 요약]

• 겨울철 소방 배관 동파를 막기 위해 보온재를 시공할 때, 흔들림방지버팀대 브라켓이 돌출된 구간은 마감이 부실해져 열 손실(냉교 현상)이 발생하기 쉽습니다.
• 이를 해결하기 위해 결로와 열 손실을 방지하고 점검이 용이한 '내진용 탈착식 보온재 카바(인슐레이션 재킷)' 도입이 늘고 있습니다.
• 화재안전성능기준(NFPC 103)의 보온 기준을 만족하고, 지진 시 버팀대 거동에 간섭을 주지 않는 신기술 자재의 특성을 분석합니다.

1. 소방 배관 보온 공정과 내진 버팀대의 간섭 역사

겨울철 대단지 아파트나 빌딩의 지하 주차장은 외기가 직접 유입되어 소방 배관이 동파될 위험이 매우 높은 취약 구역입니다. 이 때문에 소화전 및 스프링클러 배관 겉면에 고무발포 보온재나 아티론 보온재를 두껍게 감싸는 방한 공사가 필수적으로 진행됩니다.

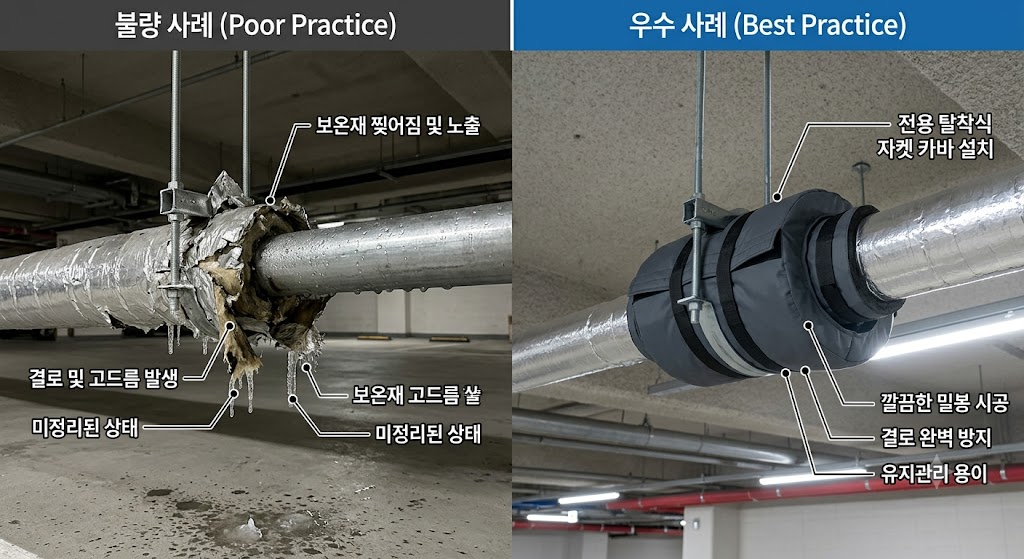

하지만 소방시설의 내진설계 기준(NFTC 001) 도입 이후 현장에서는 새로운 시공 하자가 발생하기 시작했습니다. 배관 도처에 횡방향, 종방향 흔들림방지버팀대 클램프가 툭 튀어나와 패킹되다 보니, 일반 통형 보온재로는 이 거대하고 복잡한 브라켓 구조물을 틈새 없이 감싸는 것이 물리적으로 불가능했기 때문입니다. 시공자들이 브라켓 주변 보온재를 칼로 대충 찢어 마감하면서 해당 틈새로 찬 공기가 집중 유입되는 '냉교(Thermal Bridge) 현상'이 발생했고, 결국 버팀대 체결 부위부터 배관이 얼어 터지는 동파 사고가 빈번하게 보고되어 왔습니다.

2. 관련 법규 및 내진 보수 단열 기준

소방 감리원과 건축 기계설비 소장이 준공 전 단열 검사 시 엄격하게 적용하는 기준입니다.

• 스프링클러설비의 화재안전성능기준(NFPC 103): 동파 우려가 있는 장소에 설치되는 소방 배관은 유효한 단열 조치를 해야 한다고 규정하고 있습니다. 버팀대 시공 구간 역시 예외가 아니며, 틈새가 발생해 배관 표면 온도가 영하로 떨어지면 시정명령 대상이 됩니다.
• 내진 거동 방해 금지: 단열재가 버팀대를 너무 빡빡하게 압착하여 지진 발생 시 버팀대 지지대 파이프가 힌지(경첩) 축을 중심으로 유연하게 회전하는 것을 방해하면 안 됩니다. 즉, 단열 성능을 내면서도 버팀대의 역학적 거동 공간을 방해하지 않는 특수 구조여야 합니다.

3. 신기술 동향: 벨크로형 탈착식 인슐레이션 재킷(Insulation Jacket)

이러한 마감 하자를 근본적으로 해결하기 위해 최근 1군 건설사 현장을 중심으로 도입이 급증하는 자재가 바로 '맞춤형 탈착식 내진 보온 카바'입니다.

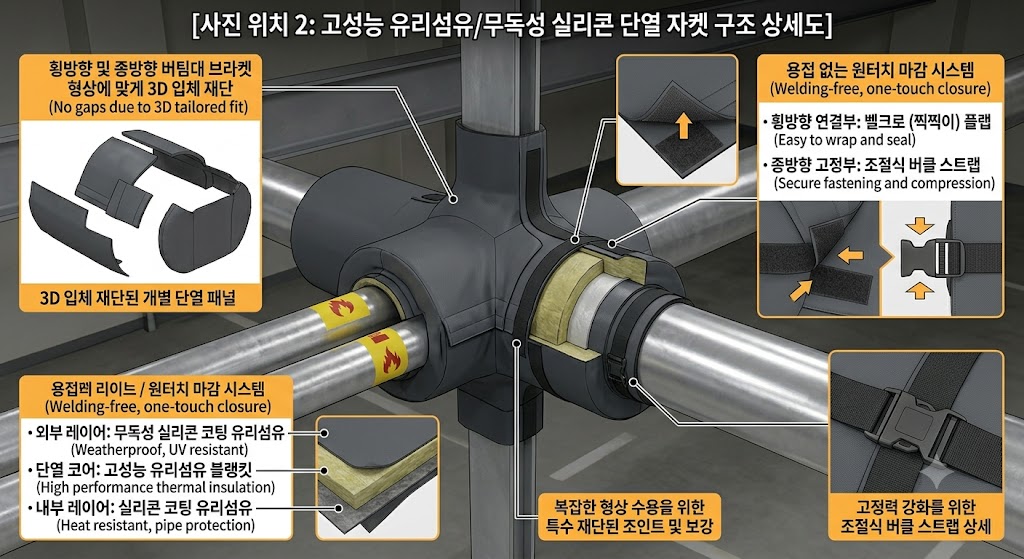

1. 유연한 다층 단열 구조: 이 자재는 딱딱한 파이프형 보온재가 아니라, 내열성이 뛰어난 유리섬유(Glass Wool)나 에어로젤 패딩을 중심재로 삼고 겉면을 방수 방청 기능의 실리콘 코팅 섬유로 감싼 직물형 자켓입니다. 옷을 입히듯 브라켓 전체를 포근하게 감싸기 때문에 미세 유격 공간까지 완벽히 밀봉하여 냉교 현상을 원천 차단합니다.
2. 벨크로(찍찍이) 일체형 마감: 현장에서 별도의 본드나 타이 체결 없이 전용 벨크로(매직테이프)를 부착해 마감하므로 시공 속도가 압도적으로 빠릅니다. 무엇보다 분기별 소방 내진 점검 시 보온재를 훼손하지 않고 언제든 자켓을 열어 내부 볼트 풀림이나 배관 누수 여부를 확인한 뒤 다시 닫을 수 있어 유지관리에 매우 유리합니다.

4. 기대 수명 및 유지관리 팁

프리미엄 탈착식 보온 자켓의 기대 수명은 외기에 직접 노출되더라도 15년 ~ 20년 이상 유지됩니다. 자체 방수 및 불연 성능을 인정받은 원단을 사용하므로 지하 주차장 특유의 습기나 미세먼지로 인해 자재가 삭아 부스러지는 하자가 없습니다. 건물 관리소장은 가을철 동파 예방 점검 시 자켓의 벨크로가 단단히 맞물려 있는지 외관 유무만 가볍게 확인하면 됩니다.

5. 결론

소방 내진 설비의 완성은 완벽한 방한 마감이 동반될 때 이루어집니다. 내진 버팀대 시공으로 인해 발생하는 보온재 훼손과 배관 동파 리스크를 예방하고 건물의 에너지 효율을 높이기 위해서는, 설계 단계부터 오픈 및 재조립이 용이한 전용 탈착식 인슐레이션 자켓을 필수 자재 스펙으로 검토해야 합니다.

[3줄 요약]

• 흔들림방지버팀대를 콘크리트 천장에 직접 박지 못하고 C형강이나 가이드 찬넬 구조물을 거쳐 고정할 때, 지진 하중에 의한 '좌굴(Buckling) 현상'을 주의해야 합니다.
• 철골 프레임의 장폭 길이에 따라 버팀대가 견딜 수 있는 세장비($L/r$) 하중 능력이 급감하므로 정밀한 내진 구조 계산서 검토가 필요합니다.
• 화재안전성능기준(NFPC 001)을 충족하기 위한 C형강 브라켓의 최대 허용 길이와 보강재(Stiffener) 조립 방법을 상세히 공유합니다.

1. C형강 구조물 경유 내진 시공의 배경과 위험성

소방시설의 내진설계 기준(NFTC 001)에 따라 흔들림방지버팀대를 시공할 때, 가장 이상적인 방법은 콘크리트 슬라브 천장에 앵커볼트를 직접 타격하여 고정하는 것입니다. 하지만 현장 실무에서는 천장에 대형 환기 덕트가 길게 지나가거나, 공장·물류센터처럼 철골 구조(H빔)로 되어 있어 배관과 천장 사이의 거리가 수 미터 이상 떨어져 있는 경우가 허다합니다.

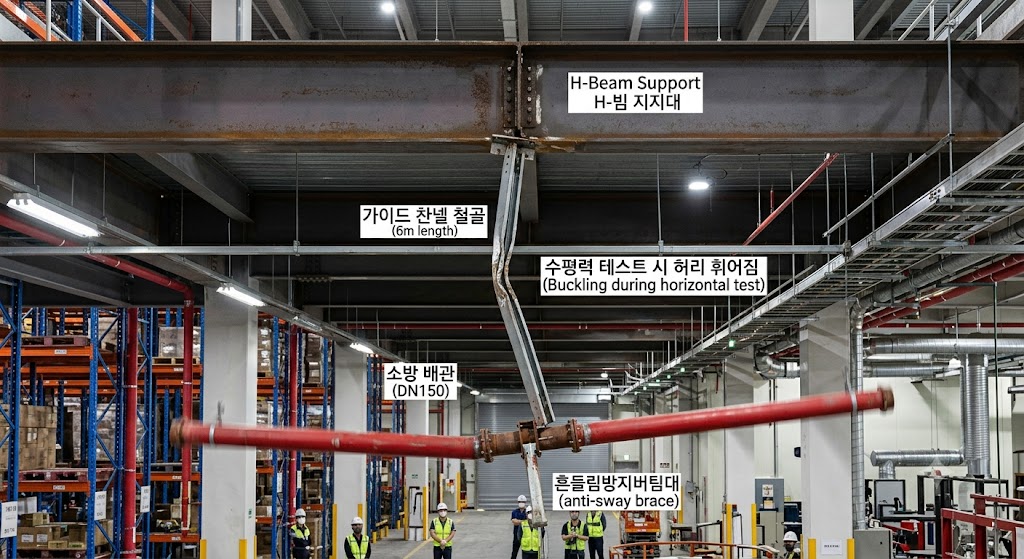

이때 현장 공사팀은 천장과 소방 배관 사이에 'C형강(C-Channel)이나 가이드 찬넬 철물'을 길게 수직으로 내려 보조 뼈대를 만들고, 그 끝에 흔들림방지버팀대를 체결하는 공법을 사용합니다. 문제는 지진 발생 시 이 길쭉한 C형강 구조물이 횡하중을 견디지 못하고 중간 허리 부위가 활처럼 휘어지며 무너지는 '좌굴(Buckling) 현상'에 매우 취약하다는 점입니다.

2. 세장비와 좌굴 하중의 공학적 역학 관계

소방 감리원과 구조 기술사들이 현장 검수 시 도면과 계산서를 대조하며 가장 철저하게 검증하는 구조 역학적 지표입니다.

철골 부재의 세장비(Slenderness Ratio) 산정 공식

𝜆 = L / r

• 𝜆 : 부재의 세장비 (날씬하고 긴 정도를 나타내는 무차원 수치)
• L : C형강 또는 가이드 찬넬의 지지되지 않은 장폭 유효 길이 (mm)
• r : 사용된 C형강 단면의 최소 회전반경 (mm)

건축물 내진설계 기준 및 소방청 기술 가이드라인에 따르면, 지진 하중을 전달하는 압축 부재의 법적 최대 세장비( Λ )는 200 이하로 제한됩니다. 이 수치가 의미하는 실무적 핵심은 가이드 찬넬의 길이(L)가 너무 길어지면 세장비가 200을 초과하게 되고, 지진 발생 시 버팀대가 배관을 잡기도 전에 보조 C형강 뼈대가 먼저 부러지듯 뒤틀려 배관 전체가 추락하는 하자가 발생한다는 점입니다.

3. 좌굴 파손을 막기 위한 올바른 내진 보강 시공법

현장 여건상 C형강의 길이를 어쩔 수 없이 길게 빼야 할 때, 감리 승인을 받기 위한 필수 소방 자재 공법입니다.

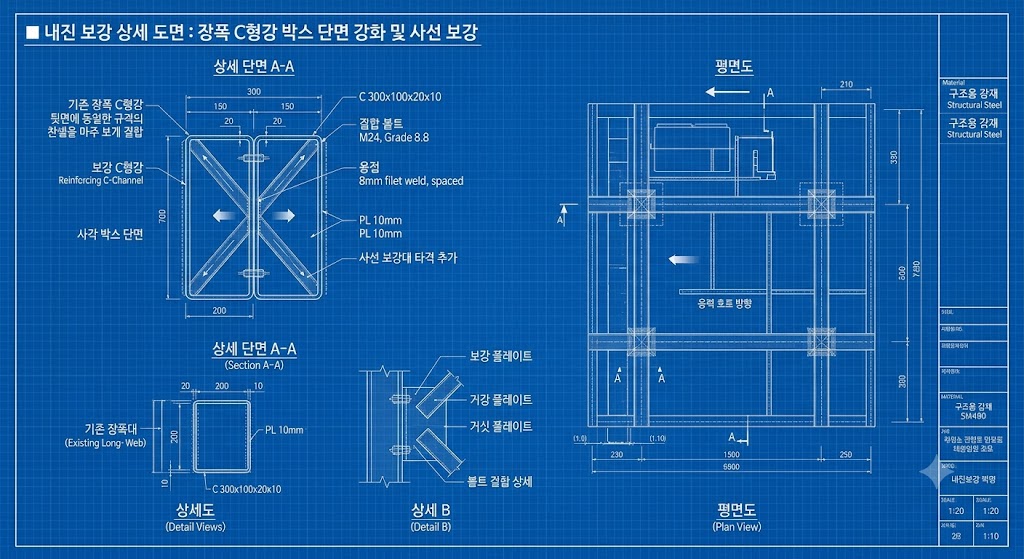

1. 박스형(Box형) 단면 보강 공법: 단일 ㄷ자 모양의 C형강은 한쪽 방향 휨에 매우 약합니다. C형강의 길이가 1m를 초과하는 구간에는 두 개의 C형강을 서로 마주 보게 볼트로 조립하여 사각형 파이프 형태의 '박스 단면 구조'로 업그레이드해야 합니다. 회전반경(r)이 커져 좌굴 하중 저항 능력이 3배 이상 증가합니다.
2. 사선 보강대(Bracing Stiffener) 설치: 수직 가이드 찬넬 중간 지점에서 천장 콘크리트를 향해 45도 각도로 사선 보강 파이프를 추가 연결해 주면, C형강의 유효 길이($L$)가 절반으로 줄어드는 효과가 있어 세장비 규정을 완벽하게 만족할 수 있습니다.

4. 업계 현황 및 미래 전망

최근 소방 내진 업계는 작업자가 일일이 구조 계산을 하거나 현장 용접을 하지 않도록, 두께별 허용 길이 표가 제품 겉면에 인쇄된 '내진 전용 타공 가이드 찬넬' 세트를 공급하고 있습니다. 공인된 인장·압축 성적서를 보유한 자재로, 조립식 볼트 체결만으로 내진 성능을 발급받을 수 있어 시공비 절감과 공기 단축에 크게 기여하고 있습니다. 자재의 기대 수명은 고내식 용융아연도금 마감 기준 30년 이상입니다.

5. 맺음말

흔들림방지버팀대의 안전성은 이를 지탱하는 상부 C형강 보조 구조물의 강도와 비례합니다. 천장 층고가 높고 간섭물이 많은 대형 현장일수록 단순 행거 개념으로 C형강을 시공해서는 절대로 소방 준공을 받을 수 없습니다. 사전에 정밀한 세장비 계산서와 단면 검토 플랜을 제공하는 전문 내진 엔지니어링 기업의 자재 솔루션을 채택하는 것이 안전합니다.

[3줄 요약]

• 흔들림방지버팀대 고정용 앵커볼트는 지진 하중 작용 시 앵커 뒷면의 콘크리트가 뜯겨 나가는 '프라이아웃(Pryout) 파괴'를 일으킬 수 있습니다.
• 얕은 매립 깊이나 얇은 두께의 콘크리트 슬라브 슬리브 시공 시 전단 하중에 의해 주로 발생하며, 이를 막기 위한 정밀 구조 계산이 필수적입니다.
• 화재안전성능기준(NFPC 001)에 부합하는 배관 관경별 앵커 유효 매립 깊이($h_{\text{ef}}$) 산정법과 시공 유의사항을 공유합니다.

1. 내진 앵커 고정 공학의 발전과 프라이아웃 파괴의 정의

소방시설의 내진설계 기준(NFTC 001)에 따라 천장에 흔들림방지버팀대를 조립할 때, 흔히 지진력이 앵커를 수직으로 잡아당기는 인장 하중만 생각하기 쉽습니다. 그러나 배관의 좌우 요동을 잡아주는 횡방향 버팀대나 종방향 버팀대의 경우, 지진 발생 시 천장 콘크리트에 박힌 앵커볼트의 측면을 강하게 밀쳐내는 '전단 하중(Shear Load)'이 지배적으로 작용하게 됩니다.

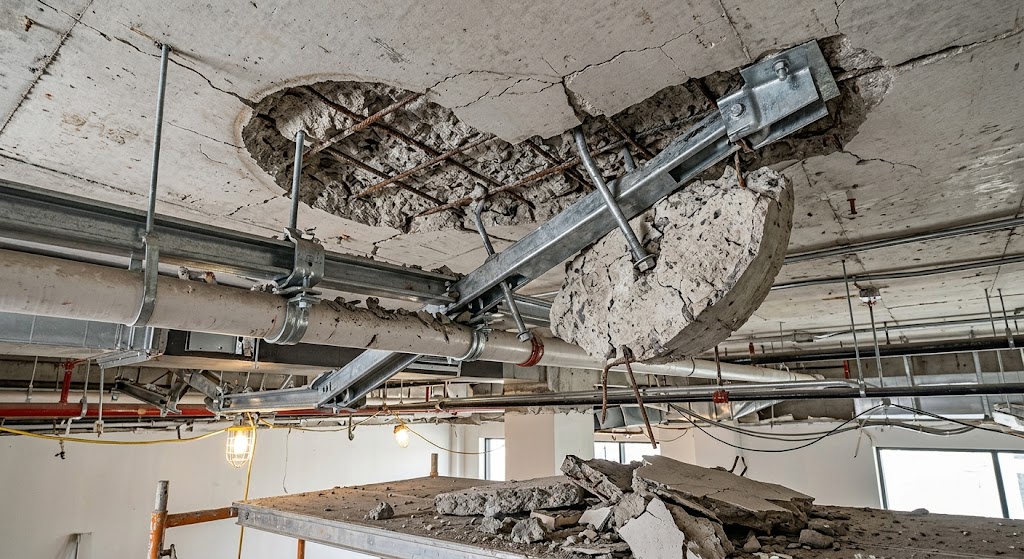

이때 앵커 볼트 자체의 철 전단 강도가 버티더라도, 앵커가 박힌 뒷부분(하중 작용 반대 방향)의 콘크리트 덩어리가 지게차 지렛대 원리처럼 툭 하고 뜯겨 나가는 현상이 발생하는데, 이를 공학 용어로 '콘크리트 프라이아웃(Pryout) 파괴'라고 부릅니다. 이는 앵커가 뽑히는 선행 하자로 이어져 소방 배관 라인의 연쇄 붕괴를 초래할 수 있습니다.

2. 관련 법규 및 프라이아웃 파괴 방지 구조 기준

소방 구조 기술사들과 감리원들이 준공 전 내진 계산서(Seismic Calculation)의 성적 규격을 검토할 때 가장 까다롭게 체크하는 공학적 역학 관계입니다.

콘크리트 프라이아웃(Pryout) 전단 강도 산정 관계

Vcp =Kcp x Ncb

• Vcp : 앵커볼트의 콘크리트 프라이아웃 전단 하중 저항 강도 ($\text{N}$)
• Kcp : 앵커 유효 매립 깊이에 따른 계수 (매립 깊이 h ef < 65mm 이면 1.0, h ef  >=65mm}$ 이면 2.0 적용)
• Ncb : 단일 앵커의 콘크리트 인장 콘(Cone) 파괴 강도 (N)

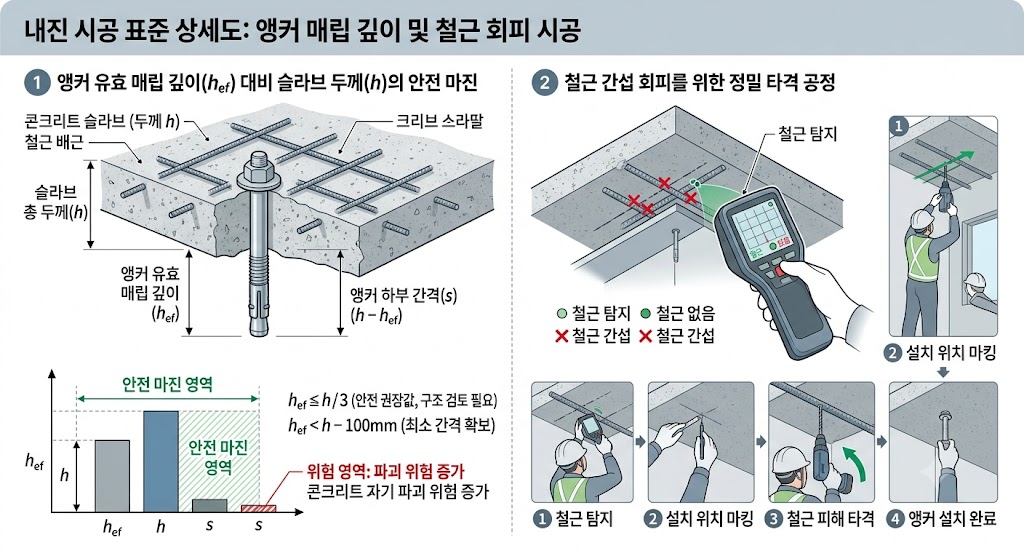

이 공식이 시공 현장에 시사하는 바는 매우 명확합니다. 앵커볼트의 유효 매립 깊이( h ef )가 65mm 미만 으로 얕게 박히면, 전단 저항 계수(k cp)가 절반(1.0)으로 뚝 떨어져 지진 시 조금만 옆에서 쳐도 콘크리트 뒷면이 쉽게 쪼개진다는 뜻입니다. 따라서 소방 배관 관경이 대구경(100mm이상)으로 갈수록, 구조 계산서상 앵커 유효 매립 깊이는 반드시 (65mm} 이상 확보되도록 도면에 명시되어야 합니다.

3. 현장 시공 방법 및 프라이아웃 하자 방지 대책

기계설비 시공 팀이 천장 타공 및 앵커 거치 공정에서 프라이아웃 파괴를 예방하기 위한 실무 팁입니다.

1. 데크 플레이트(Deck Plate) 구간 시공 유의: 최근 아파트 주차장이나 지식산업센터 천장에 많이 쓰이는 철제 데크 플레이트 콘크리트 구조는 골과 산의 두께가 다릅니다. 프라이아웃 파괴를 막으려면 반드시 콘크리트 두께가 가장 두껍게 확보되는 '골(산의 아랫부분)' 구역에 중심을 조준하여 타격해야 유효 매립 깊이 $65\text{ mm}$가 온전히 확보됩니다.
2. 언더컷(Undercut) 내진 전용 앵커 채택: 하중 붕괴 위험이 극도로 높은 소방 주배관 입상관 하부나 교차점에는 일반 웨지 앵커 대신, 구멍 안쪽을 확공하여 콘크리트와 기계적으로 맞물리는 연성이 뛰어난 내진용 언더컷 앵커 자재를 사용하면 프라이아웃 저항 강도를 2배 이상 끌어올릴 수 있습니다.

4. 미래 전망 및 결론

건축물 내진설계 기준(KDS 41 17 00) 및 소방청 가이드라인이 해가 갈수록 정밀화되면서, 이제 현장 감리는 단순히 "앵커가 박혀있다"는 사실을 넘어 "구조 계산서대로 유효 깊이가 충족되어 프라이아웃 전단 파괴에 안전한가"를 비파괴 장비(초음파 측정기)로 불시 점검하는 추세입니다. 자재의 기대 수명은 구조체 수명과 동일한 30년 이상입니다.

도면 설계자와 현장 소장은 재시공으로 인한 공기 지연 리스크를 없애기 위해, 시공 전 반드시 공인인증기관의 기술 데이터(ETA 인증 등)가 명시된 고품질 내진 앵커볼트 시스템과 구조 해석 서비스를 제공하는 전문 내진 기업과 파트너십을 맺으셔야 합니다.

[3줄 요약]

• 소방 배관에 흔들림방지버팀대를 촘촘하게 박아 너무 단단히 고정하면, 겨울·여름철 온도 차이에 의한 '배관 열팽창'으로 배관이 휠 수 있습니다.
• 지진 하중을 견디면서도 배관의 길이 변화(신축 변위)를 유연하게 흡수해 주는 '내진 신축 이음(Loop Joint)' 배치가 필수적입니다.
• 장축 직선 배관 구간에서 감리 지적을 피하기 위한 버팀대와 루프 배관의 올바른 이격 거리 시공법을 알아봅니다.

1. 버팀대 고정력과 배관 열팽창의 충돌 배경

소방시설의 내진설계 기준(NFTC 001)에 따라 횡방향(12m 간격), 종방향(24m 간격)으로 흔들림방지버팀대를 시공하게 되면 소방 배관은 건축물 천장에 강력하게 고정됩니다. 지진 시 배관의 이탈을 막는 데는 최고이지만, 이는 기계 부품 관점에서 또 다른 하자를 낳을 수 있습니다.

계절 변화나 기계실 내부 온도 변화에 따라 모든 금속 배관은 미세하게 늘어나고 줄어드는 '열팽창(Thermal Expansion) 현상'을 겪기 때문입니다. 배관이 자유롭게 숨을 쉬며 늘어나야 하는데, 버팀대가 양쪽에서 배관을 꽉 쥐고 있으면 갈 곳 없는 팽창 에너지가 배관 자체를 휘어지게 하거나(좌굴 현상), 배관 연결부(그루브 조인트 등)의 가스켓을 찢어버려 대형 누수 사고를 유발하게 됩니다.

2. 해결책: 내진 신축 배관 이음(Seismic Loop Joint)의 원리

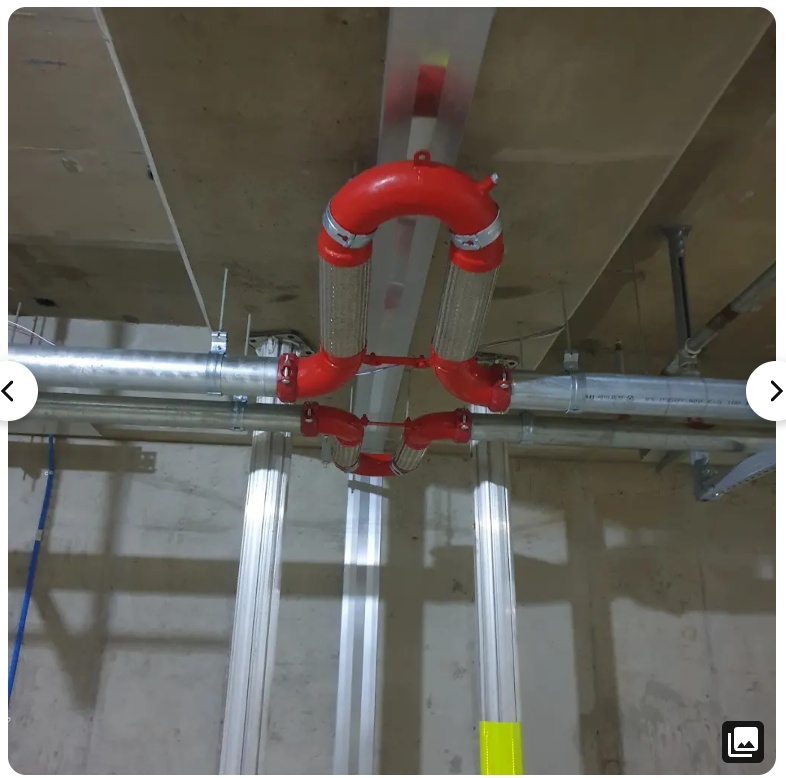

이 문제를 해결하기 위해 소방 내진 공학에서는 직선 배관 중간에 U자 형태로 배관을 우회시키거나 유연한 플렉시블 튜브를 연결하는 '내진 루프 조인트(Loop Joint)'를 삽입합니다.

배관 열팽창에 따른 변위량 산정 공식

Δ L = α X L X ΔT

• Δ L : 배관의 신축 변위량 (mm)
• α : 배관 자재 고유의 선팽창계수 (탄소강관의 경우 약 1.2 × 10⁻⁵/°C)
• L : 버팀대와 버팀대 사이의 직선 배관 전체 길이 (m)
• ΔT : 현장 최고 기온과 최저 기온의 온도 차이 (°C)

이 공식에 따라 장축 직선 배관(50m이상) 구역에서는 지진 시 상하좌우 흔들림은 잡아주되, 배관 축 방향의 미세한 신축 운동은 루프 조인트가 출렁거리며 흡수할 수 있도록 완충 구간을 만들어 주어야 합니다.

3. 루프 배관 주변 흔들림방지버팀대 시공 방법

현장 도면 검토와 시공 시 가장 잦은 감리 지적 사항은 루프 조인트 주변의 버팀대 위치 선정 오류입니다.

[사진 위치 2: 신축 이음 루프 배관을 중심으로 팽창을 방해하지 않도록 가이드 행거와 횡방향 버팀대를 배치하는 표준 내진 시공 상세도]

1. 가이드 행거(Guide Hanger) 배치: 루프 조인트가 설치된 좌우측 직선 배관에는 배관이 옆으로 튕겨 나가지 않고 축 방향으로만 똑바로 늘어날 수 있도록 유격을 둔 가이드 행거를 배치해야 합니다.
2. 버팀대 이격 규정 준수: 가요성 이음과 마찬가지로, 신축 튜브 직전 0.3m 이내에는 버팀대 고정을 피하고, 변위 흡수 장치를 지나 안정이 확보된 지점 1.2m 이내에 강력한 횡방향 및 종방향 버팀대를 세트로 배치하여 지진 하중을 분산시켜야 감리를 무사히 통과할 수 있습니다.

4. 업계 현황 및 미래 전망

최근 소방 내진 업계는 기존의 투박한 U자형 강관 루프 대신 파이프 내부 브레이드 짜임새를 고도화하여 좁은 천장 공간에도 쏙 들어가는 '컴팩트형 내진 신축 조인트'를 앞다투어 출시하고 있습니다. 층고가 낮은 지하 주차장 현장에서 공간 간섭을 줄여주기 때문에 대형 건설사들의 선호도가 매년 가파르게 상승하고 있으며, 자재 수명 또한 배관과 동일한 20년 이상을 보장합니다.

5. 맺음말

완벽한 소방 내진 설계는 지진 하중을 잡는 '강함'과 열팽창을 받아주는 '부드러움'이 공존해야 완성됩니다. 준공 후 겨울철 배관 터짐 하자로 인한 물난리를 방지하기 위해서는, 설계 초기 단계부터 구조 계산서 상에 신축 이음과 흔들림방지버팀대의 조화가 완벽히 반영되었는지 내진 엔지니어링 전문 기업을 통해 검증받으셔야 합니다.

[3줄 요약]

• 현장 시공 시 배관 구경 65mm 미만이거나 특정 짧은 배관 구간은 버팀대 설치가 면제될 수 있습니다.
• 국내 KFI 인증을 넘어, 글로벌 안전 규격인 UL 및 FM 인증을 받은 고품질 버팀대 수요가 대형 현장을 중심으로 급증하고 있습니다.
• 무용접, 원터치 방식의 신제품들이 출시되며 인건비 절감과 시공 속도 향상을 이끌고 있습니다.

1. 흔들림방지버팀대 설치 면제(제외) 기준의 중요성

소방시설 내진설계 기준(NFTC 001)에 따라 흔들림방지버팀대를 꼼꼼히 설치하는 것도 중요하지만, 시공사와 감리자가 도면 검토 시 가장 먼저 찾는 것은 역설적으로 "어디에 설치를 안 해도(면제받아도) 합법인가?"입니다. 불필요한 자재비와 인건비 지출을 막기 위해 제외 규정을 정확히 숙지하는 것이 실무의 핵심입니다.

2. 법적 버팀대 설치 제외(면제) 규정 가이드

화재안전기술기준에 따르면 다음의 경우 흔들림방지버팀대 설치를 생략할 수 있습니다.

• 배관 구경 기준: 소화설비 배관의 구경이 65mm 미만인 경우 버팀대 설치를 생략할 수 있습니다. (주로 가지배관 등 얇은 배관이 해당합니다.)
• 짧은 배관 구간: 방향 전환점(엘보 등)에서 뻗어 나간 배관의 길이가 0.6m 미만으로 매우 짧은 경우, 해당 구간의 횡방향 버팀대는 생략이 가능합니다.
• 구조체 밀착 시공: 배관을 건축물 구조체(보, 슬라브 등)에 단단히 밀착시켜 지지 간격이 매우 좁고 흔들림 여지가 없다고 공학적으로 입증된 특수 구간의 경우 면제 검토 대상이 됩니다.

3. 업계 트렌드: KFI 인증 vs 해외 UL/FM 인증

과거에는 한국소방산업기술원(KFI)의 KFI 인정만 받은 제품이 주를 이루었으나, 최근 대형 물류센터, 반도체 공장, 초고층 데이터센터 건설이 늘어나면서 글로벌 규격인 UL(미국 보험협회안전시험소) 및 FM(공장상호보험회사) 인증을 획득한 흔들림방지버팀대가 대세로 자리 잡고 있습니다.

• UL/FM 인증의 장점: 지진 하중 테스트 조건이 국내 기준보다 훨씬 가혹하여 신뢰성이 높습니다. 대형 화주나 글로벌 기업들이 자사 건물을 지을 때 화재 보험료 할인을 위해 의무적으로 요구하는 경우가 많습니다.
• 시장 단가: 수입품이나 이중 인증을 받은 국내 제조 제품의 경우 일반 KFI 단일 인증 제품보다 자재 단가는 1.5배~2배가량 높지만, 안전 마진을 고려해 설계 단계부터 적극 채택되는 추세입니다.

4. 신기술 동향: 무용접 및 원터치 체결

버팀대 시공은 높은 곳(천장)에서 이루어지는 고소작업입니다. 과거처럼 현장에서 배관을 용접하고 절단하는 방식은 화재 위험과 인건비 상승의 주범이었습니다. 최근 출시되는 신제품들은 전동 공구 하나로 체결 가능한 볼트 조임식(무용접) 브라켓과, 배관 굵기에 맞춰 자동으로 조절되는 원터치 클램프 방식을 채택하여 공사 기간을 획기적으로 단축하고 있습니다.

5. 맺음말

내진설계는 현장의 정확한 계산과 면제 구간의 전략적 활용이 단가 경쟁력을 좌우합니다. 또한, 발주처의 요구에 맞춘 UL/FM 인증 제품 확보 여부가 전문 시공사의 역량을 평가하는 척도가 되고 있습니다. 내진 버팀대 견적 및 구조 계산이 필요하시다면 신뢰할 수 있는 소방 내진 전문 제조기업에 문의하시기 바랍니다.

[3줄 요약]

• 소방배관 내진설계 의무화에 따라 흔들림방지버팀대 설치는 이제 필수 공정입니다.
• 버팀대는 힘의 작용 방향에 따라 종방향, 횡방향, 4방향 버팀대로 구분됩니다.
• 횡방향은 최대 12m, 종방향은 최대 24m 간격마다 법적으로 반드시 설치해야 합니다.

1. 흔들림방지버팀대(Seismic Brace) 도입 배경

지난 2016년 경주 지진과 2017년 포항 지진 당시, 수많은 건물의 소방 배관이 흔들림을 버티지 못하고 파손되어 스프링클러가 오작동하거나 펌프실이 침수되는 피해가 발생했습니다. 이에 따라 소방청은 소방시설의 내진설계 기준을 전면 개정하여, 소화설비 배관에 지진 하중을 견딜 수 있는 '흔들림방지버팀대' 설치를 의무화했습니다.

2. 버팀대의 종류와 역할

흔들림방지버팀대는 배관이 지진으로 인해 좌우 또는 앞뒤로 흔들리는 것을 건축물 구조체(슬라브나 보)에 단단히 고정하는 자재입니다.

• 횡방향 버팀대(Lateral Brace): 배관의 축과 직각(90도) 방향으로 작용하는 지진력을 견디는 버팀대입니다. 배관이 좌우로 요동치는 것을 막아줍니다.
• 종방향 버팀대(Longitudinal Brace): 배관의 축과 평행한 방향으로 작용하는 지진력을 견딥니다. 배관이 앞뒤로 밀리는 것을 방지합니다.
• 4방향 버팀대(Four-Way Brace): 배관의 교차점이나 수직 배관(입상관) 최상부에 설치되어 전후좌우 모든 방향의 흔들림을 동시에 잡아줍니다.

3. 국가화재안전기준(NFTC 001) 설치 기준 ($m$당 기준)

현장 감리원과 시공팀이 가장 까다롭게 확인하는 부분이 바로 설치 간격($m$)입니다. 배관 구경과 화재안전기준에 따른 규정 간격은 다음과 같습니다.

• 횡방향 버팀대 설치 간격: 직선 배관 구간에서 최대 12m 간격마다 설치해야 합니다. 다만 배관이 꺾이는 교차점이나 방향 전환점에서는 1.8m 이내에 반드시 설치가 요구됩니다.
• 종방향 버팀대 설치 간격: 직선 배관 구간에서 최대 24m 간격마다 설치합니다.
• 수직직관(입상관) 기준: 건축물 층고가 높아 수직으로 길게 올라가는 배관은 각 층마다 흔들림 방지 조치를 하거나, 수직 배관 최상부와 최하부에 4방향 버팀대를 필수 배치해야 합니다.

4. 올바른 설치 방법과 현장 주의사항

버팀대는 단순히 배관에 걸어두는 것이 아니라, 지진 에너지를 건축물 뼈대로 전달해야 하므로 설치 각도와 앵커볼트 고정이 매우 중요합니다.

[사진 위치 2: 건축물 콘크리트 슬라브에 타격된 앵커볼트와 버팀대 설치 각도(45도~90도) 시공 도면]

1. 설치 각도 준수: 배관과 버팀대 지지대 사이의 각도는 45° 이상 90° 이하가 되도록 시공하는 것이 이상적입니다. 각도가 너무 낮아지면 지진 하중을 제대로 지탱하지 못합니다.
2. 앵커볼트 이격거리: 콘크리트에 구멍을 뚫어 앵커볼트를 박을 때, 구조체 균열을 방지하기 위해 일정 깊이와 이격거리를 확보해야 소방 감리 통과가 원활합니다.
3. 제조사 인증 제품 사용: 한국소방산업기술원(KFI) 인정 제품이나 글로벌 기준인 UL, FM 인증을 받은 버팀대를 사용해야 법적 효력을 인정받습니다.

5. 업계 현황 및 결론

최근 국내 소방 내진 업계는 '무용접 신속 시공 버팀대' 기술을 앞다투어 선보이고 있습니다. 인건비 상승에 대응하기 위해 현장에서 용접 없이 볼트 체결만으로 각도 조절과 고정이 끝나는 제품들이 주류를 이룹니다.

지진은 예고 없이 찾아오며, 화재 시 소방 배관이 터지면 스프링클러가 작동하지 않아 대형 인명 피해로 이어집니다. 법적 기준을 정확히 준수하는 내진 설계와 자재 납품은 건축물의 가치를 높이는 첫걸음입니다. 자재 단가 및 내진 계산서 검토는 전문 내진 엔터프라이즈 기업과 협의하시는 것을 권장합니다.
