[3줄 요약]

• 소방 배관이 한쪽으로 치우쳐 시공되거나 T자 형태로 분기되는 구간에서는 지진 시 무게 중심이 흔들리는 '편심 하중'이 발생합니다.
• 편심 하중을 고려하지 않고 버팀대를 단일 축으로만 박으면 지진 발생 시 브라켓의 목 부위가 꺾이거나 앵커가 뽑힐 수 있습니다.
• 화재안전성능기준(NFPC 001)을 만족하기 위한 편심 하중 분산용 복합 브라켓 시공법과 구조 계산서 검토 팁을 공유합니다.

1. 소방 배관 구조 다변화와 편심 하중의 위험성

소방 배관 내진 설계(NFTC 001)에서 가장 다루기 까다로운 구역은 직선으로 곧게 뻗은 배관이 아니라, 건축물 구조상 배관이 한쪽 벽면으로 치우쳐 지나가거나 대구경 주배관에서 소구경 가지배관들이 비대칭으로 뻗어 나가는 '배관 편심 구간'입니다.

지진이 발생하여 천장이 전후좌우로 요동칠 때, 배관의 무게 중심이 단면 중앙에 있지 않고 한쪽으로 쏠려 있으면 배관은 단순히 좌우로 흔들리는 것을 넘어 시계 방향이나 반시계 방향으로 뱅글뱅글 돌려는 '비틀림 모멘트(Torsional Moment)'를 일으킵니다. 이 비틀림 힘이 흔들림방지버팀대 고정 장치에 그대로 가해지는 하중을 공학적으로 '편심 하중'이라고 부르며, 내진 설계 시 이를 분산해 주지 않으면 버팀대 자체가 꺾여 나가는 대형 파손 하자가 발생합니다.

2. 관련 법규 및 편심 하중 제한 기준

소방 감리원과 설비 샵도면 디자이너가 구조 계산서 검토 시 반드시 확인해야 할 기술적 기준은 다음과 같습니다.

• 소방 내진 성능 기준: 흔들림방지버팀대 설치 시 배관의 중심선과 건축물 고정 앵커볼트의 중심선 사이의 거리(이격 거리)로 인해 발생하는 편심 모멘트는 버팀대 자재의 '최대 허용 편심 토크 값' 이내여야 합니다.
• 구조 계산서 매칭: 현장 시공 시 배관 무게 중심이 도면과 달라져 편심 거리가 50mm(5cm) 이상 늘어나게 되면, 기존에 발급받은 단일 버팀대 구조 계산서는 법적 효력을 잃게 되므로 반드시 감리원에게 보고 후 보완 시공을 해야 준공 검사를 패스할 수 있습니다.

3. 편심 하중을 완벽히 잡는 올바른 내진 시공 방법

현장에서 편심으로 인한 비틀림 하중을 분산시키기 위해 사용하는 대표적인 소방 자재 공법 2가지입니다.

1. 삼각 복합 브라켓(V-Brace) 공법: 하나의 파이프로만 지탱하는 일반 횡방향 버팀대 대신, 배관 고정 클램프를 중심으로 양방향으로 천장 슬라브를 향해 빗겨 짜여진 U자 또는 V자 형태의 복합 내진 지지대를 설치합니다. 지진 시 비틀림 힘이 발생해도 두 개의 앵커볼트가 인장력과 압축력을 반반씩 나누어 부담하므로 안전성이 기하급수적으로 증가합니다.
2. 강성 연장 프레임(Stiffener) 보강: 현장 여건상 앵커를 두 개 박기 어렵다면, 버팀대 지지대 파이프 겉면에 ㄷ자 모양의 찬넬 철물을 한 겹 더 덧대어 용접 없이 볼트로 조여주는 강성 보강 패널 공법을 적용하여 브라켓 자체의 휨 강성을 높여주어야 합니다.

4. 업계 현황 및 미래 전망

최근 국내 소방 내진 업계는 복잡한 편심 하중 계산을 수작업 대신 현장에서 스마트폰 카메라로 배관을 비추면 AI가 자동으로 편심 거리를 측정하고 적합한 내진 브라켓 모델을 추천해 주는 '증강현실(AR) 기반 내진 실무 솔루션'을 도입하기 시작했습니다. 작업자의 숙련도에 의존하던 내진 공사를 디지털화하여 오시공으로 인한 자재 낭비를 막아주므로, 1군 건설사 현장을 중심으로 도입 속도가 매우 가파릅니다. 자재의 수명은 고내식 도금 기준 20년 이상 유지됩니다.

5. 맺음말

소방 배관의 내진설계는 단순히 버팀대를 규정 간격마다 박는 1차원적 작업이 아닙니다. 현장 배관의 무게 중심과 편심 하중을 정밀하게 계산하여 브라켓의 구조적 형상을 가변적으로 적용해야만 지진 시 소방 라인의 붕괴를 막을 수 있습니다. 안전 마진을 확보한 고성능 복합 내진 자재 선정과 구조 계산서 발급은 신뢰할 수 있는 소방 내진 전문 엔지니어링 기업과 상의하십시오.

[3줄 요약]

• 지하 주차장 천장에는 소방 배관 외에도 가스관, 오수관, 공조 덕트 등 다양한 유체 배관이 복잡하게 얽혀 시공됩니다.
• 지진 발생 시 배관들이 서로 부딪혀 파손되는 '상호 간섭 피해'를 막기 위해 타 자재와의 최소 이격 거리를 반드시 준수해야 합니다.
• 특히 가스 배관 주변에 소방 버팀대 앵커를 타격할 때는 법적 가스 안전 거리 조항을 교차 확인해야 감리 통과가 가능합니다.

1. 배관 폭주 구간과 소방 내진의 간섭 문제

아파트 지하 주차장이나 빌딩 기계실 천장을 올려다보면 수많은 종류의 파이프들이 거미줄처럼 지나갑니다. 소방시설의 내진설계 기준(NFTC 001)에 따라 소방 주배관에 횡방향, 종방향 흔들림방지버팀대를 일정 간격마다 배치하다 보면, 필연적으로 옆에 나란히 지나가는 도시가스 배관이나 대구경 배수관(오수관)과의 물리적 충돌(간섭)이 발생하게 됩니다.

지진 시 각 배관은 관경과 내부 유체의 무게에 따라 흔들리는 주기(고유진동수)가 서로 다릅니다. 이 때문에 배관끼리 너무 가깝게 붙어 있으면 지진 발생 시 서로를 망치처럼 타격하는 '상호 충돌 하강 현상'이 발생하여, 소방 배관은 물론 인근 가스관까지 터져 2차 폭발 화재로 이어지는 대형 참사의 원인이 될 수 있습니다.

2. 관련 법규 및 타 배관과의 법적 이격 거리 기준

소방 감리원과 기계설비 시공팀이 공사 전 공정 회의에서 반드시 조율해야 하는 자재별 이격 기준은 다음과 같습니다.

• 소방 내진 기준 (NFTC 001): 흔들림방지버팀대 지지대 및 배관 본체는 지진 발생 시 예상되는 최대 변위량 범위 내에 타 시설물이 위치하지 않도록 물리적 공간을 확보해야 합니다. 일반적으로 타 일반 유체 배관(오수, 급수관)과의 최소 이격 거리는 50mm(5cm) 이상을 유지하는 것이 실무 가이드라인입니다.
• 도시가스사업법 시행규칙 (가장 엄격): 가스 배관 주변에 소방 버팀대를 고정하기 위해 콘크리트 천장에 앵커볼트를 타격하거나 브라켓을 달 때 특히 주의해야 합니다. 가스 배관과 전기 점멸기 및 연결 부위는 30cm 이상, 일반 전선과는 15cm 이상의 거리를 유지해야 하며, 소방 버팀대가 가스 배관 고정 장치와 엉키지 않도록 독립된 시공 구역을 분리해야 합니다.

3. 현장 간섭 발생 시 올바른 시공 방법 및 우회 팁

설계 도면과 달리 현장에서 타 배관에 막혀 버팀대 규정 각도($45^\circ \sim 90^\circ$)를 낼 수 없을 때 적용하는 실무 해결책입니다.

1. 오프셋(Offset) 브라켓 활용: 타 배관에 걸려 버팀대 파이프를 직선으로 뻗을 수 없다면, 천장 고정 앵커 위치를 옆으로 이동시킨 후 힘의 방향을 꺾어주는 전용 오프셋 브라켓 자재를 채택하여 법적 설치 간격(12m 또는 24m)을 충족시켜야 합니다.
2. 공동 지지 프레임(Multi-Hanger) 내진 검토: 최근에는 소방관, 가스관, 급수관을 하나의 거대한 철제 채널 프레임에 모아서 지지하는 방식을 쓰기도 합니다. 이 경우 개별 버팀대 대신 프레임 전체에 대형 수평 내진 버팀대를 통합 시공하는 구조 계산서를 발급받아 감리 승인을 획득하는 것이 공기 단축에 훨씬 유리합니다.

4. 업계 현황 및 미래 전망

최근 1군 건설사 현장들은 이러한 공정 간 간섭을 완벽히 박멸하기 위해 설계 단계부터 3D BIM(Building Information Modeling) 시뮬레이션 프로그램을 의무 도입하고 있습니다. 컴퓨터 가상 공간에서 소방 버팀대를 미리 배치해 보고 가스관이나 덕트와 부딪히는 지점을 찾아내 준공 수개월 전에 도면을 수정하는 방식입니다. 이를 통해 현장 작업자의 임의 시공으로 인한 자재 낭비와 재시공률이 획기적으로 줄어들고 있습니다.

5. 맺음말

소방 흔들림방지버팀대는 독립적으로만 존재하는 자재가 아니라 건물 내 모든 설비와 유기적으로 공존해야 하는 안전장치입니다. 특히 위험물인 가스 배관이나 덕트와의 간섭 구간은 준공 심사 시 감리원들의 집중 타겟이 되므로, 반드시 사전에 정밀한 내진 구조 계산과 BIM 검토 능력을 갖춘 전문 내진 파트너사와 협력하시기 바랍니다.

[3줄 요약]

• 소방 펌프실은 지진 시 진동 에너지가 가장 집중되는 곳으로, 배관의 파손을 막기 위한 '가요성 이음' 배치가 필수적입니다.
• 화재안전성능기준(NFPC 001)에 따라 펌프 흡입측과 토출측 배관에는 축방향 변위를 흡수하는 내진용 플렉시블 조인트를 시공해야 합니다.
• 가요성 이음 전후에는 흔들림방지버팀대의 설치 위치와 거리가 엄격히 제한되므로 감리 지적에 주의해야 합니다.

1. 소방 기계실 내진 설계의 역사와 가요성 이음의 필요성

지진이 발생하면 건축물 자체의 흔들림뿐만 아니라, 지하 기계실에 앵커로 고정된 대형 소방 펌프 자체의 강한 진동 모멘트가 배관으로 고스란히 전달됩니다. 과거 내진 기준이 미비하던 시절에는 소방 펌프와 연결된 배관을 단단한 강관(철관)으로만 직결해 두었다가, 지진 시 충격을 이기지 못하고 펌프 플랜지 연결부가 찢어지거나 주배관이 파손되어 기계실 전체가 침수되는 사고가 잦았습니다.

이를 막기 위해 도입된 것이 바로 가요성 이음(Flexible Joint)입니다. 금속제 주름관이나 고무 재질로 제작되어 지진의 거대한 수평·수직 에너지를 유연하게 흡수해 주는 완충재 역할을 합니다. 현행 소방시설의 내진설계 기준(NFTC 001)은 소방 펌프 주변 배관에 이 가요성 이음과 흔들림방지버팀대를 연계하여 시공하도록 매우 정밀하게 규정하고 있습니다.

2. 소방 펌프 주변 가요성 이음 법적 설치 기준

현장 배관 공사팀과 소방 감리원이 준공 도면을 볼 때 반드시 대조해야 하는 법적 기준은 다음과 같습니다.

• 설치 위치: 소방 펌프의 흡입측 파이프와 토출측(체크밸브 및 게이트밸브 후단) 파이프에는 반드시 가요성 이음을 설치하여 펌프 고유의 진동과 지진 변위가 주배관으로 넘어가지 않도록 차단해야 합니다.
• 성능 규격: 소방용 플렉시블 조인트는 단순히 진동만 잡는 기계용 제품이 아니라, 소방 펌프의 강한 기동 압력(보통 $10\text{ kgf/cm}^2$ 이상)을 버틸 수 있는 소방산업기술원(KFI) 인정 또는 UL/FM 인증 제품을 사용해야 안정성을 인정받습니다.

3. 가요성 이음 전후의 흔들림방지버팀대 배치 방법 (실무 핵심)

감리 지적이 가장 많이 나오는 단골 구간이 바로 가요성 이음 주변의 '버팀대 이격 거리'입니다.

[사진 위치 2: 가요성 이음을 중심으로 좌우측 버팀대 설치 제한 거리(0.3m 내외 및 1.2m 이내)를 명시한 소방 배관 내진 설계 표준 상세도]

1. 근접 설치 금지: 가요성 이음(플렉시블 조인트)의 본체 및 연결 부위로부터 0.3m(30cm) 이내에는 흔들림방지버팀대를 설치해서는 안 됩니다. 너무 가깝게 버팀대를 박아버리면 플렉시블 조인트가 유연하게 움직여야 할 공간이 제한되어 지진 에너지를 흡수하지 못하고 터져버리기 때문입니다.
2. 이격 거리 제한: 반대로 가요성 이음을 지나 주배관으로 연결되는 지점에서는, 가요성 이음으로부터 1.2m 이내에 첫 번째 흔들림방지버팀대(횡방향 또는 4방향)가 배치되어 배관 본체의 과도한 이탈을 잡아주어야 합니다.

4. 업계 현황 및 미래 전망

최근 소방 내진 업계는 시공 속도를 높이기 위해 밸브와 플렉시블 조인트, 그리고 버팀대 브라켓을 하나의 모듈로 묶은 '펌프 주변 내진 모듈러 시스템'을 선보이고 있습니다. 현장에서 일일이 자르고 용접할 필요 없이 공장에서 정밀 용접 및 조립을 마친 상태로 반입되기 때문에 오시공률을 제로에 가깝게 줄일 수 있어 대기업 물류센터나 대단지 아파트 현장을 중심으로 채택률이 급증하고 있습니다. 자재의 기대 수명은 펌프의 내구연한과 유사한 15~20년 수준입니다.

5. 결론

소방 펌프실 내진의 성패는 가요성 이음과 흔들림방지버팀대의 '거리 조절'에 달려있습니다. 0.3m와 1.2m 규정을 위반하면 준공 전 전면 재시공이라는 막대한 손실을 입을 수 있으므로, 시공 전 반드시 전문 내진 엔지니어링 업체의 샵도면(Shop Drawing) 유효성 검토를 거치시기 바랍니다.

[3줄 요약]

• 스테인리스 소방 배관에 탄소강(철) 재질의 흔들림방지버팀대를 직접 체결하면 전위차로 인해 배관이 빠르게 부식됩니다.
• 이를 '갈바닉 부식(Galvanic Corrosion)'이라 하며, 소방 미관을 해칠 뿐 아니라 장기적으로 미세 누수의 주범이 됩니다.
• 부식을 원천 차단하기 위해 버팀대 클램프 내부에 고무나 플라스틱 재질의 '절연 패드'를 삽입하는 시공법이 의무화되고 있습니다.

1. 이종금속 부식(갈바닉 부식)의 개요와 역사

소방 배관 공사 현장에서는 자재의 단가와 특성에 따라 다양한 금속이 혼용됩니다. 최근에는 부식에 강한 스테인리스(STS) 배관이 소방 주배관 및 가지배관으로 널리 쓰이고 있습니다. 그러나 이 배관을 천장에 고정하고 지진에 버티게 해주는 흔들림방지버팀대(버팀대 클램프 및 부속)는 대개 가격이 저렴하고 가공이 쉬운 탄소강(철)에 아연도금을 한 자재를 사용합니다.

이처럼 서로 다른 두 가지 금속이 스프링클러 배관 내부의 물(전해질)이나 지하 주차장의 높은 습기 속에서 물리적으로 맞닿게 되면, 과학적 전위차에 의해 한쪽 금속이 미친 듯이 녹슬기 시작하는 '갈바닉 부식' 현상이 발생합니다.

2. 소방 배관에서 발생하는 갈바닉 부식의 메커니즘

금속은 고유의 이온화 경향(전자를 잃고 녹슬려는 성질)을 가집니다. 아연이나 철은 스테인리스에 비해 이온화 경향이 훨씬 큽니다.

• 부식 과정: STS 배관 표면에 철제 버팀대 클램프를 강하게 조이면, 두 금속의 접촉면에서 배관 주변의 미세한 습기가 배터리의 전해액 같은 역할을 하게 됩니다. 이온화 경향이 큰 철(버팀대 측)에서 전자가 빠져나가며 부식이 급격히 진행되고, 이 과정에서 발생한 부식 생성물이 접촉하고 있는 STS 배관의 보호 피막(부동태 피막)까지 파괴하여 결국 배관 자체에 균열과 미세 누수(Leak)를 유발합니다.
• 법적 지적 사항: 소방시설의 내진설계 기준(NFTC 001)에 명시적으로 나와 있지는 않지만, 일반적인 소방 배관 시공 지침 및 건축기계설비공사 표준시방서에서는 "배관과 지지 자재가 서로 다른 금속일 경우 부식 방지 조치를 해야 한다"고 엄격히 규정하고 있습니다.

3. 올바른 설치 방법: 절연 패드 및 가스켓 시공

현장 시공 팀과 감리원이 준공 검사 전 반드시 확인해야 할 부식 방지 시공 프로세스는 다음과 같습니다.

[사진 위치 2: 버팀대 클램프 안쪽에 검은색 EPDM 고무 또는 전용 플라스틱 절연 부싱이 삽입되어 배관과 클램프의 직접 접촉을 완벽히 차단한 내진 자재 단면 상세도]

1. 절연 클램프(Insulated Clamp) 사용: 흔들림방지버팀대를 발주할 때, 클램프 내주면에 EPDM 고무, 나일론, 또는 테플론 재질의 절연 가스켓이 기본 장착된 제품을 선택해야 합니다. 이 패드가 두 금속 사이의 전기적 흐름을 차단합니다.
2. 절연 테이프 보완 시공: 만약 현장 여건상 일반 클램프를 써야 한다면, 배관과 클램프가 만나는 구간에 고성능 절연 테이프를 최소 2회 이상 감아 동종 금속 간의 접촉을 인위적으로 분리한 후 버팀대를 체결해야 감리 통과가 가능합니다.

4. 업계 현황 및 미래 전망

최근 대형 건설사들은 갱폼이나 골조 공사 단계부터 내진 자재의 화학적 안정성을 까다롭게 검증하고 있습니다. 자재 노후화로 인한 배관 파손은 준공 후 아파트 입주민들에게 엄청난 수해 피해를 주기 때문입니다. 이에 발맞추어 내진 자재 제조업체들은 아예 자재 표면에 하이테크 분체 도장(Epoxy Coating)을 두껍게 입혀 절연 패드 없이도 갈바닉 부식을 30년 이상 방지할 수 있는 '고내식성 프리미엄 버팀대' 라인업을 출시하며 B2B 시장 공략에 나서고 있습니다.

5. 맺음말

흔들림방지버팀대는 지진 하중을 견디는 물리적 강도뿐만 아니라, 배관과 닿았을 때 발생할 수 있는 화학적 부식 저항성까지 고려하여 자재를 선정해야 합니다. 설계 단계부터 정확한 절연 대책이 수립된 인증 제품을 사용하는 것이 장기적인 유지보수 비용을 아끼는 지름길입니다. 상세 내진 자재 단가 및 절연 자재 리스트는 소방 내진 전문 기업에 문의하시기 바랍니다.

[3줄 요약]

• 흔들림방지버팀대의 길이를 조절하는 '조절식 지지대(Strut)'는 현장 층고에 맞춰 길게 늘릴 경우 지진 하중에 의해 중간이 휘어지는 '좌굴 파손'에 취약합니다.
• 화재안전성능기준(NFPC 001)에 따라 내진 버팀대 지지대의 세장비($L/r$)는 반드시 300 이하(압축 부재 규정)를 만족해야 합니다.
• 준공 검사 시 감리 단골 지적인 장폭 구간에서 세장비 초과 불합격을 피하기 위한 배관 구경별 파이프 보강 시공법을 공개합니다.

1. 조절식 지지대 시공의 배경과 세장비의 공학적 위험성

소방시설의 내진설계 기준(NFTC 001)에 따라 지하 주차장이나 기계실 천장에 흔들림방지버팀대를 시공할 때, 천장 슬라브면과 소방 배관 사이의 거리는 현장 구역별 층고 변화에 따라 수시로 달라집니다. 이 때문에 시공 팀은 현장에서 파이프를 일일이 자르는 번거로움을 줄이기 위해, 내관과 외관이 텔레스코픽 형태로 겹쳐지며 길이를 자유롭게 늘리고 줄일 수 있는 '조절식 파이프 지지대(Strut)' 자재를 널리 사용하고 있습니다.

그러나 이 편리함 뒤에는 치명적인 공학적 리스크가 숨어 있습니다. 지진이 발생하여 버팀대에 강력한 압축 하중(밀어내는 힘)이 작용할 때, 조절식 파이프를 너무 길게 뽑아 시공해 두면 파이프의 가느다란 결합 부위가 힘을 버티지 못하고 활처럼 꺾여 나가는 '좌굴(Buckling) 현상'이 발생하기 때문입니다. 이를 방지하기 위해 소방 내진 공학에서는 파이프의 굵기 대비 길이를 제어하는 '세장비' 기준을 엄격하게 규정하고 있습니다.

2. 관련 법규 및 공칭 세장비 제한 기준 (NFPC 001)

소방 구조 기술사와 시공사 구매팀이 구조 계산서 검토 시 반드시 매칭해야 하는 법적 수치 가이드라인입니다.

• 세장비( λ = L/r )의 정의: 세장비란 지지대 파이프의 유효 길이(L)를 단면 최소 회전반경(r)으로 나눈 값으로, 부재가 얼마나 날씬하고 긴지를 나타내는 척도입니다.
• 법적 한계치 규정: 현행 소방시설의 내진설계 기준에 의하면, 지진 하중을 지지하는 흔들림방지버팀대 지지대 부재의 최대 세장비는 300 이하여야 합니다. 세장비가 300을 초과하면 지진 하중이 도달하기도 전에 파이프가 자체 비틀림 모멘트에 의해 무너져 내리기 때문입니다.

조절식 지지대 파이프 스펙별 최대 허용 길이 가이드

• 25{mm}(1인치) 강관 지지대: 세장비 300 기준 최대 허용 시공 길이는 약 1.1m 이내
• 32{mm}(1프로세스/인치) 강관 지지대: 세장비 300 기준 최대 허용 시공 길이는 약 1.5m 이내

3. 현장 불합격을 막는 장폭 구간 올바른 보강 시공 방법

현장 층고가 높아 지지대 파이프의 길이가 법적 허용 길이를 초과할 때 적용해야 하는 필수 소방 자재 공법입니다.

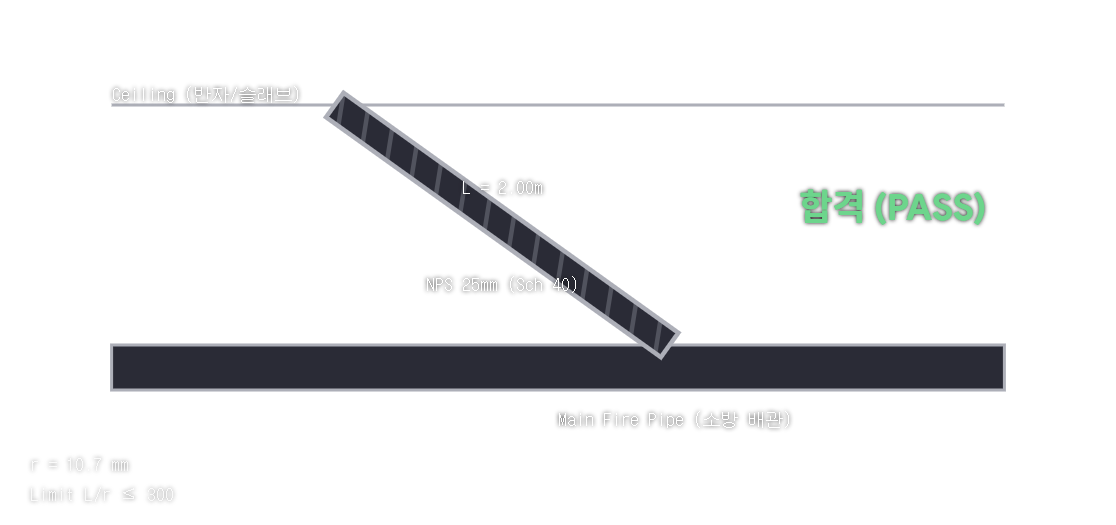

1. 파이프 보강재(Stiffener) 조립: 현장 여건상 지지대 길이가 1.5m를 넘어 세장비가 300을 초과하게 된다면, 파이프를 통째로 바꾸는 대신 파이프 등 부위에 ㄷ자 모양의 고강도 강철 찬넬 보강재(Stiffener)를 덧대어 일체형 클램프로 조여주어야 합니다. 파이프의 단면적과 휨 강성이 2배 이상 보강되어 세장비 계산서 상 합격 기준을 충족하게 됩니다.
2. 상위 구경 지지대 교체 발주: 100mm 이상의 대구경 주배관 입상관 구간처럼 하중이 극도로 몰리는 구역은 조절식 자재 대신, 애초에 구경이 굵은 40mm(1 프로세스/인치) 이상의 두꺼운 내진 전용 일체형 강관을 구조 계산서와 1:1 매칭하여 다이렉트 타격 시공하는 것이 준공 패스에 훨씬 안전합니다.

4. 결론

소방 흔들림방지버팀대 공사에서 조절식 지지대는 시공 생산성을 높여주는 고마운 자재이지만, 세장비 300 규정을 무시한 과도한 길이 연장은 지진 시 내진 시스템 전체를 무력화하는 부실 공사의 원인이 됩니다. 준공 소방 검사 시 감리원들의 현미경식 파이프 길이 계측 지적을 예방하기 위해서는, 설계 초기 단계부터 구역별 층고를 BIM으로 정밀 실측하고 규정 하중 성적서를 보유한 내진 보강 자재를 적재적소에 발주 공정 반영하셔야 합니다.

[3줄 요약]

• 흔들림방지버팀대는 한국소방산업기술원(KFI)인정서에 명시된 '정격하중' 범위 내에서만 적법하게 설계 및 시공되어야 합니다.
• 배관의 구경이 커질수록 지진 시 가해지는 수평 지진하중이 급증하므로, 버팀대 자재의 정격하중 능력이 이를 상회하는지 교차 확인해야 합니다.
• 소방 준공 검사 시 감리원이 집중 점검하는 계산서 서류 검토 포인트와 부적합 시 해결 방안을 상세히 공개합니다.

1. 내진 버팀대 정격하중 검증의 역사와 중요성

소방시설의 내진설계 기준(NFTC 001)이 도입된 초기에는 현장에 내진 자재가 들어와 있는가에 초점이 맞춰졌으나, 최근에는 '구조 계산서에 찍힌 하중 값과 실제 설치된 자재의 인정 성능이 일치하는가'를 현미경 검증하는 시대로 고도화되었습니다. 흔들림방지버팀대는 공장에서 무한정 힘을 버티도록 만들어지는 것이 아닙니다.

제조사별, 모델별로 지탱할 수 있는 최대 무게의 한계치가 명확히 정해져 있으며, 이를 공인기관에서 인증해 준 수치가 바로 'KFI인증 정격하중(Rated Load)'입니다. 만약 굵은 주배관 구역에 하중 성능이 낮은 저가형 소 소형 버팀대를 임의로 시공해 두면, 실제 지진 발생 시 자재가 하중을 이기지 못하고 찢어지거나 고정 브라켓이 이탈하는 대형 참사로 이어지게 됩니다.

2. KFI인증 정격하중 교차 검증의 법적 기준

소방 기술사들과 전문 감리원들이 준공 도서 승인 심사 시 가장 핵심적으로 대조하는 서류 확인 매커니즘입니다.

• 수평 지진하중(Fp) 산정: 내진 설계 프로그램은 배관의 구경, 충수 시 무게, 건축물 고유 가속도 계수를 연동하여 특정 버팀대 지점(예: #1번 횡방향 버팀대)에 가해지는 수평 지진하중(Fp)을 자동으로 계산해 냅니다.
• 법적 합격 기준 공식: 감리원이 최종 승인을 내리기 위한 절대 공식은 다음과 같습니다.

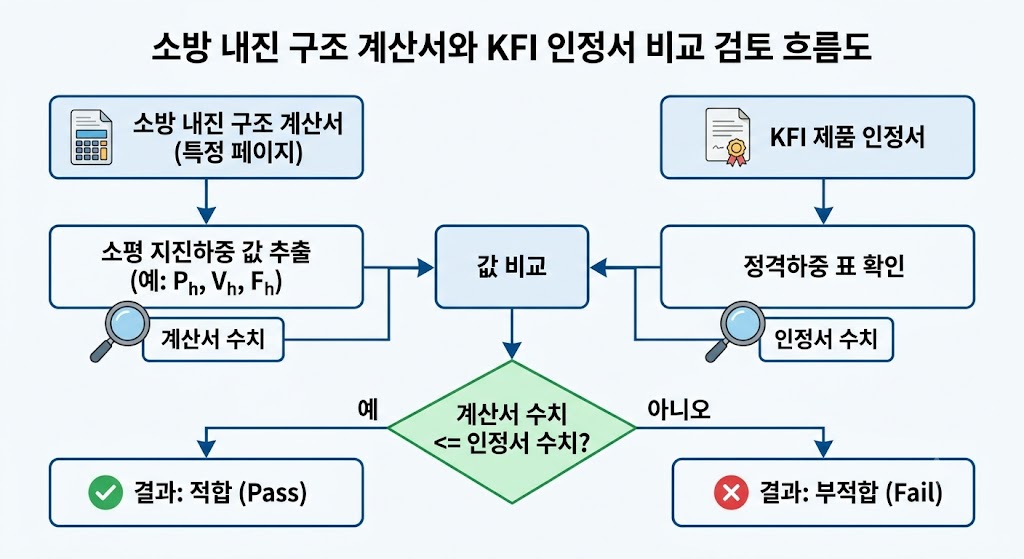

내진 버팀대 적합성 판정 공식

 Fp​≤FKFI​×sin(θ)

• Fp : 설계 프로그램이 산출한 해당 지점의 수평 지진하중 (N 또는 kgf)
• FKFI​ : 자재 납품업체가 제출한 KFI인정서 상의 공칭 정격하중 (N 또는 kgf)
• sin(θ) : 현장에 시공된 배관과 버팀대 지지대 사이의 설치 각도 (45도~90도)

이 공학적 기준에 따라, 만약 특정 횡방향 버팀대 지점에 계산된 지진 하중(Fp)이 5,000N인데, 납품된 자재의 KFI인증 정격하중(FKFI)이 4,500N 스펙이라면 이는 예외 없이 '용량 부족 공정 불합격' 처분을 받게 되며 자재를 더 큰 등급으로 전면 교체해야 합니다.

3. 감리 지적을 피하기 위한 현장 대응 및 시공 가이드

현장 소장과 설계 담당자가 준공 기일을 사수하기 위해 버팀대 발주 전 반드시 체크해야 할 실무 가이드라인입니다.

1. 관경별 자재 이원화 발주: 현장 단가를 아끼기 위해 단일 규격의 버팀대만 대량 발주하는 경우가 많으나, 이는 위험합니다. 65mm 이하 소구경 가지배관에는 일반형 버팀대(약 4,000N ~ 5,000N 급)를 배치하더라도, 100mm} ~ 150mm 이상의 대구경 주배관 라인에는 반드시 고하중용 프리미엄 버팀대(약 9,000N ~ 10,000N 급 이상)를 매칭하여 발주서에 이원화 반영해야 서류 패스가 수월합니다.
2. 설치 각도 최대화: 현장 간섭물로 인해 하중 마진이 아슬아슬하다면 시공 팀은 버팀대 설치 각도를 최대한 90도(수직 배치)에 가깝게 세워 시공해야 합니다. 각도가 수직에 가까워질수록 자재의 정격하중 유효 분력이 100% 발휘되기 때문입니다.

4. 결론 및 미래 전망

최근 소방 내진 업계는 이러한 서류 교차 검증 오류를 원천 차단하기 위해, 자재 겉면에 QR코드를 각인하여 스마트폰으로 스캔하면 해당 제품의 KFI정격하중과 구조 계산서상의 적합성 매칭 여부를 현장에서 즉각 판정해 주는 '디지털 내진 감리 시스템'을 상용화하고 있습니다.

단순히 자재를 촘촘히 박는 시대를 넘어 공학적 수치를 정밀하게 증명해야 하는 만큼, 도면 설계 단계부터 KFI 인증 스펙트럼이 넓고 정확한 하중 재계산 서비스를 지원하는 신뢰성 높은 내진 엔지니어링 파트너사와 협력하시길 권장합니다.
