대피실 도어락 잠김 고립 제로: 하향식 피난사다리 '화재 바이패스(Bypass) 릴레이'의 전기 기준과 시방

[3줄 요약]

• 초고층 공동주택 발코니 대피공간에는 방범용 도어락, 실외기 차단 댐퍼, 하향식 피난사다리 등 다수의 제어 설비가 집중되어 상호 신호 간섭이 발생합니다.
• 홈네트워크 통신 오류나 정전 시에도 모든 인터록을 즉시 강제 우회 해제하는 하드웨어식 '화재 바이패스(Bypass) 릴레이'가 필수화되었습니다.
• 건축물의 피난·방화구획 등의 설치기준(비차열 1시간) 및 정전 무전원 비상 탈출 안전 지침을 분석합니다.

1. 대피공간 전기 연동의 역사와 신호 충돌 고립 하자의 배경

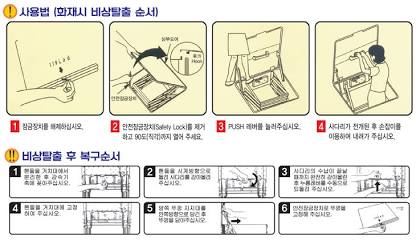

공동주택 발코니 대피공간에 매립되는 하향식 피난사다리는 화재 시 상하 세대를 수직으로 연결하는 피난기구입니다. 최근 신축 단지에서는 방범과 사생활 보호를 위해 사다리 덮개와 대피실 출입문에 디지털 전자 도어락 및 홈네트워크 연동 인터록 모듈을 복합 시공하고 있습니다.

그러나 과거 소프트웨어 통신 기반 제어 방식 현장에서는 화재 시 발코니 배선이 일부 소손되거나 정전이 발생했을 때, 메인 홈넷 서버의 패킷 통신 먹통 현상으로 인해 도어락이 '잠김(Locked)' 상태로 굳어버리는 결함이 발생했습니다. 대피자가 대피공간으로 진입하지 못하거나 피난사다리 덮개가 해제되지 않아 질식사하는 중대한 방재 참사 위험이 노출되었습니다. 디지털 제어기의 고장 유무와 무관하게 화재 신호 감지 즉시 물리적 접점을 끊어 잠금을 무조건 푸는 '화재 안전 하드웨어 바이패스(Bypass) 릴레이' 시방이 의무화되었습니다.

2. 하드웨어 바이패스 릴레이의 회로 메커니즘과 소방 법적 기준

소방 통신 설계사와 감리단이 준공 전 연동 시험 시 대조해야 하는 공학 지표입니다.

• 무전원 상폐(NC) 접점 강제 개방 및 병렬 바이패스 메커니즘: 본 시스템은 세대 방화문 및 피난사다리 제어반 내부에 산업용 안전 정격 4극 상폐(NC, Normally Closed) 마그네틱 릴레이를 실장합니다. 평상시에는 24V 전원이 인가되어 도어락 및 사다리 락을 물리적으로 잠그고 있습니다. 화재 감지기 작동, 스프링클러 유수검지장치 작동, 또는 배선 단락 시 전원 공급선이 차단되는 순간 릴레이 내부 스프링 반력으로 전자기 락 전원을 기계적으로 단절(Fail-Safe)시킵니다. CPU 프로세서 연산을 거치지 않고 물리적 접점 반응으로 0.05초 만에 모든 잠금을 강제 우회(Bypass) 해제합니다.
• 법적 성능 기준 (NFPC 301 & 방화구획 고시): 피난설비는 화재 시 외부 조작이나 전기 고장으로 인해 개방이 지연되어서는 안 됩니다. 정전 시에도 자체 내장 커패시터 및 비상 배터리로 즉각 해제되어야 하며, 사다리 덮개는 '비차열 1시간 이상'의 내화 시험을 충족해야 적법 승인 처리됩니다.

3. 현장 품질 관리 및 정기 점검 유지보수 시방

현장 전기·소방 통신 시공 팀과 시설관리자가 장기 신뢰성을 확보하기 위한 실무 지침입니다.

1. 내화 전선(FR-8) 배선 및 전원 단락 모의 시험: 화재 열기에 의한 배선 끊어짐을 방지하기 위해 제어반 인입선은 KS C IEC 60331 규격 내화 전선을 시공해야 합니다. 준공 검사 시 메인 전원을 강제 차단한 상태에서 덮개가 완전 해제되는지 전수 검측해야 합니다.
2. 반기 1회 릴레이 기계식 접점 고착 점검: 릴레이 수명은 15년 이상입니다. 정기 소방 점검 시 릴레이 금 접점의 산화 여부와 수동 개방 버튼 입력 시 바이패스 연동 시간을 확인해야 합니다.



🛠️ [통합형] 수조 피트 유효흡입수심 & 바이패스 릴레이 차단시간 계산기

블로그 방문자 전용 실무 미니 계산기

• 계산기 1: 펌프 흡입 유량 및 피트 치수 입력 시 공기 혼입을 방지하는 최소 침수 깊이(mm) 산출
• 계산기 2: 비상 솔레노이드 인덕턴스 및 릴레이 접점 저항 입력 시 화재 바이패스 반응 차단 시간(ms) 연산
