옥상 노출 소방 저수조 PIR 불연 복합 보온 패널 기술

[제목] 혹한기 결빙·외부 화염 침투 원천 차단: 옥상 소방 물탱크 'PIR 불연 단열 일체형 보온 패널'의 열역학 기준과 시방

[3줄 요약]

• 건축물 옥상이나 옥외에 설치되는 노출형 소방 저수조는 겨울철 영하 20℃ 혹한에 노출 시 소화수가 동결되어 초기 소화에 실패하는 위험이 큽니다.
• 일반 우레탄 대비 난연 성능이 우수한 준불연 PIR(폴리이소시아누레이트) 단열재를 스테인리스 패널 사이에 고압 주입한 '일체형 보온 패널'이 필수화되었습니다.
• 소화수조 및 저수조의 화재안전성능기준(NFPC 402 제4조) 동결 방지 규정과 건축물 마감재료 준불연 성능 기준을 분석합니다.

1. 옥외 저수조 보온 공법의 역사와 동파·화재 취약성 배경

초고층 빌딩이나 물류센터 현장에서는 지하 기계실 면적 부족으로 인해 옥상층에 대용량 소방 물탱크를 설치하는 경우가 빈번합니다. 과거 현장에서는 물탱크 외벽에 단순 글라스울(유리섬유)이나 일반 발포 폴리스티렌(스티로폼 EPS) 보온재를 덧대고 외장을 알루미늄 판으로 감싸는 간이 보온 공법을 적용했습니다.

그러나 외풍과 비바람에 의해 외장재 틈새로 빗물이 스며들면 단열재가 젖어 열전도율이 급상승, 혹한기 영하의 날씨에 수조 벽면과 수표면이 수십 센티미터 두께로 꽁꽁 얼어붙는 '소화수 결빙 펌프 공회전' 하자가 발생했습니다. 외장 단열재가 화재 시 불쏘시개 역할을 하여 수조 전체로 불길이 번지는 사고도 확인되었습니다. 결빙을 차단하면서 외부 화염에 견디는 'PIR 불연 단열재 일체형 이중 보온 패널' 시방이 확립되었습니다.

2. PIR 복합 보온 패널의 열역학 메커니즘과 소방 법적 기준

설비 단열 설계 엔지니어와 소방 감리원이 준공 서류 검토 시 대조해야 하는 공학 지표입니다.

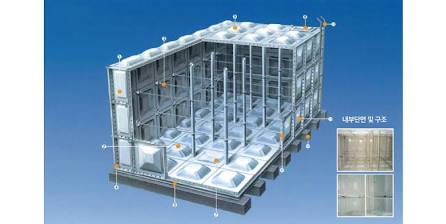

• 미세 독립 기포(Closed-Cell) 단열 및 삼합체 고리 방화 메커니즘: 본 패널은 내외측 STS 304/316 강판 사이에 고밀도 PIR(Polyisocyanurate) 폼(밀도 40kg/m^3, 두께 50mm~100mm)을 고압 발포 충진한 샌드위치 구조입니다. 열전도율이 λ ≤ 0.020 W/m·K 수준으로 극히 낮아 외기 온도가 -20℃로 급락해도 내부 수온을 5℃ 이상으로 보온 유지합니다. PIR의 이소시아누레이트 결합은 화염 접촉 시 표면에 견고한 탄화 단열 피막(Char Layer)을 형성하여 자기소화성을 발휘, 화염 관통을 차단합니다.
• 법적 소화수조 기준 (NFPC 402 제4조): 소화수조는 동결 방지 조치를 하거나 동결 우려가 없는 장소에 설치해야 합니다. 옥상 노출 수조는 KFI 인정 기준 및 건축물 피난·방화구획 기준에 따른 준불연 이상 성능 시험 성적서를 제출해야 적법 승인 처리됩니다.

3. 현장 품질 관리 및 반기 1회 유지보수 시방

현장 설비 시공 팀과 시설관리자가 장기 보온 성능을 유지하기 위한 실무 지침입니다.

1. 패널 조인트 서멀 브레이크(Thermal Break) 가스켓 검측: 패널 볼팅 접합부 강재가 외부로 직접 노출되면 선형 열교(Thermal Bridge)가 발생하여 결빙이 시작됩니다. 패널 플랜지 사이에 EPDM 단열 가스켓 및 볼트 캡 커버를 체결해야 합니다.
2. 반기 1회 의무 저수조 청소 연동 점검: 수도법 제33조에 따른 반기 1회 의무 청소 시, 외피 스테인리스 균열 여부와 히팅케이블 연동 제어반의 절연저항치를 계측해야 합니다. 패널 수명은 30년 이상입니다.
