소방 펌프 흡입 효율의 극대화: 소방 물탱크(저수조) 내부 '와류방지기(Anti-Vortex Plate)' 법적 설치 기준과 수력학적 원리

[3줄 요약]

• 소방 펌프가 물탱크의 물을 급격히 빨아들일 때 배관 입구에 소용돌이가 치는 '와류 현상'이 발생하면 공기가 유입되어 펌프 성능이 급감합니다.
• 이를 방지하기 위해 소방 물탱크 내부 흡입 배관 말단에는 흡입 효율을 지켜주는 '와류방지기(안티 보텍스 플레이트)'를 필수 시공해야 합니다.
• 화재안전성능기준(NFPC)에 부합하는 와류방지판의 크기 계산 공식($D$ 기준)과 이물질 부착 방지용 스테인리스(STS) 재질 선택 가이드를 공유합니다.

1. 소방 펌프 흡입측 와류 현상의 위험성과 역사

소방 시스템에서 아무리 강력한 소방 펌프를 설치하고 수백 톤의 소방 유효수량을 확보해 두었더라도, 펌프가 수조의 물을 제대로 빨아들이지 못하면 아무런 소용이 없습니다. 동력 수력학 분야에서 오랜 기간 해결해야 할 과제 중 하나는 펌프 기동 시 흡입 배관 말단에서 발생하는 '와류(Vortex) 현상', 즉 소용돌이였습니다.

물탱크의 수위가 점차 낮아질 때 펌프가 강한 흡입력을 발휘하면, 배관 입구 주변의 물이 회전하면서 싱크대 배수구처럼 공기 소용돌이 기둥이 형성됩니다. 이 기둥을 통해 대량의 공기가 소방 배관 내부로 빨려 들어가면 펌프 내부에 기포가 터지는 캐비테이션(Cavitation, 공동현상)이 발생하여 펌프 임펠러가 파손되거나 토출 압력이 순간적으로 제로(0)가 되는 치명적인 소방 하자가 발생합니다. 이를 막기 위해 수조 내부 배관 말단에 장착하는 최후의 방패가 바로 '와류방지기(Anti-Vortex Plate)'입니다.

2. 와류방지기의 수력학적 원리 및 법적 설치 기준

소방 감리원과 설비 샵도면 디자이너가 저수조 내부 공정 검사 시 가장 엄격하게 따지는 공학적 규격 공식입니다.

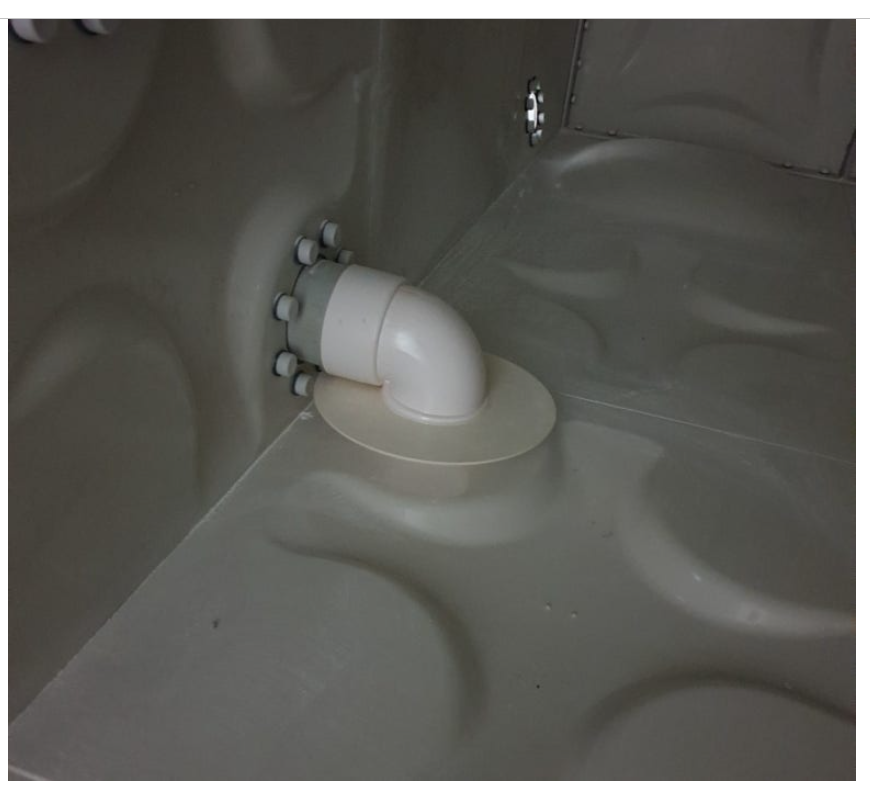

• 와류 방지 메커니즘: 와류방지기는 평평한 사각형이나 원형 모양의 철판을 흡입관 상부에 우산처럼 덧대어 놓은 구조입니다. 이 판넬이 수면으로부터 내려오는 하강 소용돌이의 경로를 물리적으로 차단하여, 배관 주변의 유체가 사방에서 균일하고 완만하게 유입되도록 유동 흐름을 강제 분산시킵니다. 결과적으로 물탱크 바닥의 마지막 한 방울까지 공기 유입 없이 펌프로 공급할 수 있게 만듭니다.
• 법적 크기 및 배치 공식 (표준 규격): 소방시설의 설치 및 관리에 관한 법률 관련 기술 기준 및 기계설비 표준시방서에 따르면 와류방지판의 규격은 흡입 배관의 구경($D$)을 기준으로 엄격하게 결정됩니다.

와류방지판(Anti-Vortex) 크기 산정 표준 공식

W = 2 x D 또는 W = 3 x D

• W: 와류방지판의 가로·세로 최소 길이 (mm)
• D: 소방 펌프 흡입 주배관의 공칭 직경 (mm)

예를 들어 기계실 소방 주배관 구경이 150mm(6인치)라면, 와류방지판의 크기는 최소 300mm x300mm에서 안전 마진을 고려해 450mm x 450mm 이상의 대형 판넬로 제작되어야 소방 준공 검사를 무사히 패스할 수 있습니다.



3. 올바른 설치 방법 및 이격 거리 기준

현장 배관 용접 및 조립 팀이 하자 방지를 위해 반드시 숙지해야 할 바닥 이격 거리 기준입니다.



1. 바닥면 이격 거리(H) 설정: 흡입관 말단과 물탱크 바닥 면 사이의 거리는 배관 구경(D)의 최소 0.5배 이상, 1.5배 이하 범위 내에 위치해야 합니다. 너무 바닥에 붙으면 바닥 슬러지를 빨아들여 배관이 막히고, 너무 높으면 유효 수량이 도달하기 전에 와류가 발생합니다.
2. 스테인리스(STS 304/316) 필수 채택: 와류방지기는 상시 물속에 잠겨있고 펌프 기동 시 강한 유체 와류 하중을 받으므로, 일반 철판에 도장한 제품은 금방 부식되어 탈락합니다. 반드시 두께 4mm ~ 6mm 이상의 고강도 스테인리스 강판을 사용해야 변형이 없습니다.

4. 수명 및 유지보수 주기 (저수조 청소 연동)

와류방지기 시스템의 기대 수명은 스테인리스 완제품 기준 25년 이상으로 수조의 수명과 일치합니다. 다만, 반기 1회(연 2회) 진행하는 법적 의무 저수조 청소 시, 청소 작업자가 실수로 와류방지판을 밟아 고정 다리(앵글 브라켓)가 휘어지거나 볼트 결합이 느슨해지는 하자가 종종 발생합니다. 관리소장은 청소 완료 후 물을 다시 채우기 전, 와류방지기가 수평을 똑바로 유지하고 있는지 육안 확인해야 합니다.

5. 결론

소방 물탱크의 와류방지기는 화재 진압용 수자원을 펌프까지 공기 방해 없이 안전하게 토출시키는 수력학적 밸브 역할을 합니다. 초대형 물류센터나 고층 빌딩일수록 펌프 용량이 커 와류 위험이 극대화되므로, 정확한 구경별 배율 계산서를 적용한 성적서 인증 와류방지 자재를 설계 단계부터 매칭해야 안전합니다.
