[3줄 요약]
- 흔들림방지버팀대를 콘크리트 천장에 직접 박지 못하고 C형강이나 가이드 찬넬 구조물을 거쳐 고정할 때, 지진 하중에 의한 '좌굴(Buckling) 현상'을 주의해야 합니다.
- 철골 프레임의 장폭 길이에 따라 버팀대가 견딜 수 있는 세장비($L/r$) 하중 능력이 급감하므로 정밀한 내진 구조 계산서 검토가 필요합니다.
- 화재안전성능기준(NFPC 001)을 충족하기 위한 C형강 브라켓의 최대 허용 길이와 보강재(Stiffener) 조립 방법을 상세히 공유합니다.
1. C형강 구조물 경유 내진 시공의 배경과 위험성
소방시설의 내진설계 기준(NFTC 001)에 따라 흔들림방지버팀대를 시공할 때, 가장 이상적인 방법은 콘크리트 슬라브 천장에 앵커볼트를 직접 타격하여 고정하는 것입니다. 하지만 현장 실무에서는 천장에 대형 환기 덕트가 길게 지나가거나, 공장·물류센터처럼 철골 구조(H빔)로 되어 있어 배관과 천장 사이의 거리가 수 미터 이상 떨어져 있는 경우가 허다합니다.

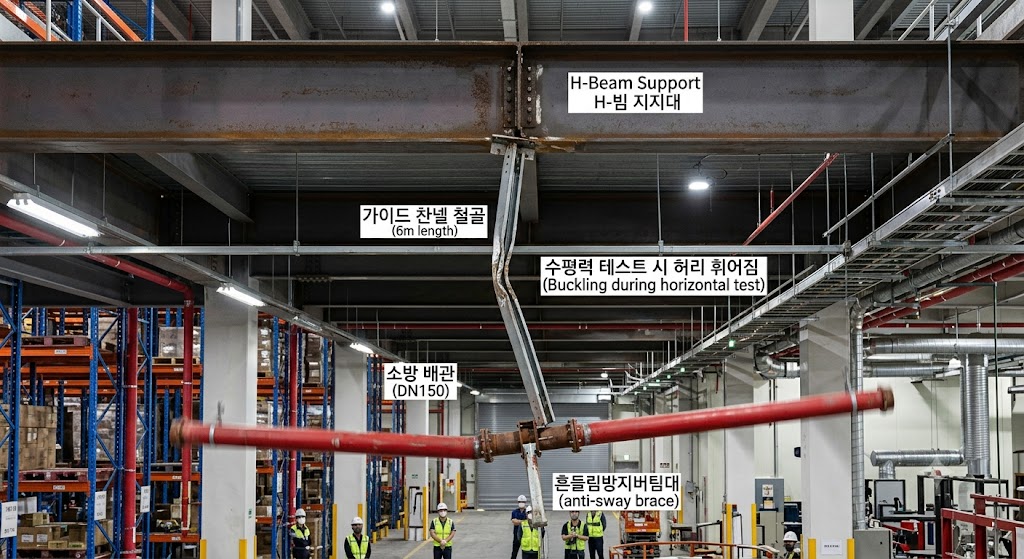

이때 현장 공사팀은 천장과 소방 배관 사이에 'C형강(C-Channel)이나 가이드 찬넬 철물'을 길게 수직으로 내려 보조 뼈대를 만들고, 그 끝에 흔들림방지버팀대를 체결하는 공법을 사용합니다. 문제는 지진 발생 시 이 길쭉한 C형강 구조물이 횡하중을 견디지 못하고 중간 허리 부위가 활처럼 휘어지며 무너지는 '좌굴(Buckling) 현상'에 매우 취약하다는 점입니다.
2. 세장비와 좌굴 하중의 공학적 역학 관계
소방 감리원과 구조 기술사들이 현장 검수 시 도면과 계산서를 대조하며 가장 철저하게 검증하는 구조 역학적 지표입니다.
철골 부재의 세장비(Slenderness Ratio) 산정 공식
𝜆 = L / r
- 𝜆 : 부재의 세장비 (날씬하고 긴 정도를 나타내는 무차원 수치)
- L : C형강 또는 가이드 찬넬의 지지되지 않은 장폭 유효 길이 (mm)
- r : 사용된 C형강 단면의 최소 회전반경 (mm)
건축물 내진설계 기준 및 소방청 기술 가이드라인에 따르면, 지진 하중을 전달하는 압축 부재의 법적 최대 세장비( Λ )는 200 이하로 제한됩니다. 이 수치가 의미하는 실무적 핵심은 가이드 찬넬의 길이(L)가 너무 길어지면 세장비가 200을 초과하게 되고, 지진 발생 시 버팀대가 배관을 잡기도 전에 보조 C형강 뼈대가 먼저 부러지듯 뒤틀려 배관 전체가 추락하는 하자가 발생한다는 점입니다.
3. 좌굴 파손을 막기 위한 올바른 내진 보강 시공법
현장 여건상 C형강의 길이를 어쩔 수 없이 길게 빼야 할 때, 감리 승인을 받기 위한 필수 소방 자재 공법입니다.

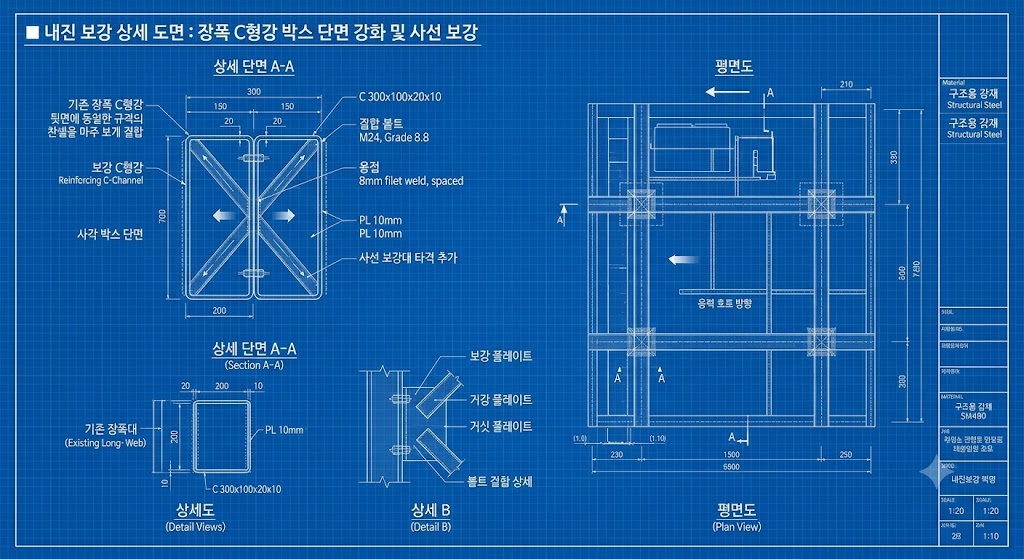

- 박스형(Box형) 단면 보강 공법: 단일 ㄷ자 모양의 C형강은 한쪽 방향 휨에 매우 약합니다. C형강의 길이가 1m를 초과하는 구간에는 두 개의 C형강을 서로 마주 보게 볼트로 조립하여 사각형 파이프 형태의 '박스 단면 구조'로 업그레이드해야 합니다. 회전반경(r)이 커져 좌굴 하중 저항 능력이 3배 이상 증가합니다.
- 사선 보강대(Bracing Stiffener) 설치: 수직 가이드 찬넬 중간 지점에서 천장 콘크리트를 향해 45도 각도로 사선 보강 파이프를 추가 연결해 주면, C형강의 유효 길이($L$)가 절반으로 줄어드는 효과가 있어 세장비 규정을 완벽하게 만족할 수 있습니다.
4. 업계 현황 및 미래 전망
최근 소방 내진 업계는 작업자가 일일이 구조 계산을 하거나 현장 용접을 하지 않도록, 두께별 허용 길이 표가 제품 겉면에 인쇄된 '내진 전용 타공 가이드 찬넬' 세트를 공급하고 있습니다. 공인된 인장·압축 성적서를 보유한 자재로, 조립식 볼트 체결만으로 내진 성능을 발급받을 수 있어 시공비 절감과 공기 단축에 크게 기여하고 있습니다. 자재의 기대 수명은 고내식 용융아연도금 마감 기준 30년 이상입니다.
5. 맺음말
흔들림방지버팀대의 안전성은 이를 지탱하는 상부 C형강 보조 구조물의 강도와 비례합니다. 천장 층고가 높고 간섭물이 많은 대형 현장일수록 단순 행거 개념으로 C형강을 시공해서는 절대로 소방 준공을 받을 수 없습니다. 사전에 정밀한 세장비 계산서와 단면 검토 플랜을 제공하는 전문 내진 엔지니어링 기업의 자재 솔루션을 채택하는 것이 안전합니다.
