[3줄 요약]
- 고층 공동주택 화재 시 계단실과 부속실에는 연기 유입을 막기 위해 신선한 공기를 불어넣는 '제연설비(급기 가압)'가 가동됩니다.
- 이때 하향식 피난사다리 덮개를 열면 상하층 간 압력 균형이 깨져 제연용 방화문이 열리지 않거나 연기가 역류하는 간섭 하자가 발생할 수 있습니다.
- 화재안전성능기준(NFPC 501A)의 법적 차압 기준($50\text{ Pa}$)을 만족하면서 안전한 수직 탈출 동선을 확보하기 위한 공조 댐퍼 제어 신기술을 정리합니다.
1. 제연설비 급기 가압과 하향식 피난사다리의 충돌 배경
현대 고층 아파트 및 주상복합 건축물의 화재 안전은 크게 두 가지 축으로 움직입니다. 하나는 유독가스가 대피로로 들어오지 못하도록 신선한 공기를 강하게 불어넣어 기압을 높이는 '제연설비 급기 가압 시스템'이고, 다른 하나는 세대 내부에서 아래층으로 수직 탈출을 가능하게 하는 '하향식 피난사다리'입니다.
여기서 소방 공학적인 딜레마가 발생합니다. 화재 시 제연 송풍기가 가동되면 대피 공간이나 부속실은 일반 세대보다 기압이 높은 상태(양압)가 유지됩니다. 이 상태에서 입주민이 비상 탈출을 위해 발코니 바닥의 하향식 피난사다리 커버를 여는 순간, 위층의 고기압 공기가 아래층의 저기압 공간으로 폭발적으로 빠져나가는 '압력 평형 파괴 현상'이 일어나게 됩니다. 이는 부속실의 법적 제연 차압을 떨어뜨려 계단실로 연기가 스며들게 만들거나, 반대로 문이 수압·기압 차이로 인해 대피 방화문이 열리지 않는 심각한 공조 간섭 하자를 유발해 왔습니다.
2. 관련 법규 및 법적 제연 차압 기준
소방 시설 관리사와 공조 설비 감리원이 준공 전 'TAB(시험·조정·평가) 검사' 시 가장 정밀하게 계측하는 법적 수치 기준입니다.

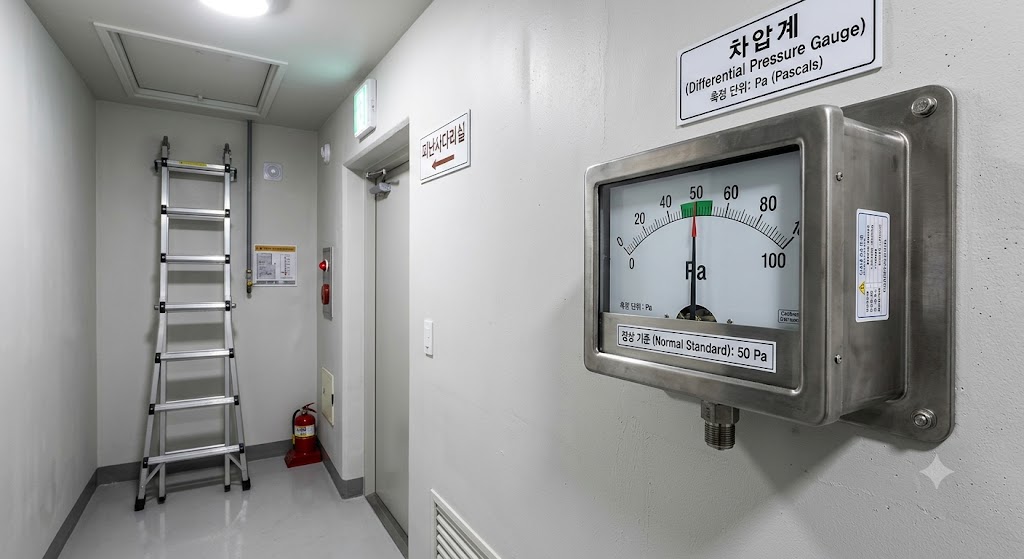

- 특별피난계단의 계단실 및 부속실 제연설비 화재안전성능기준(NFPC 501A): 제연설비가 가동될 때 제연구역과 옥내(일반 세대) 사이의 법적 최소 차압은 40Pa(스프링클러 설치 시 50Pa) 이상을 상시 유지해야 합니다.
- 문 개방력 제한: 과도한 급기 가압으로 인해 방화문을 열기 위한 힘이 $110\text{ N}$을 초과하면 안 됩니다. 피난사다리 개방으로 인해 이 압력 밸런스가 무너지면 소방 특별조사 시 즉각 합격 보류 처분을 받게 됩니다.
3. 신기술 동향: 자동차압급기댐퍼 및 피난구 연동 제어
최근 소방 자재 업계는 이러한 피난사다리와 제연 공조 간의 충돌을 막기 위해 'ICT 연동형 자동차압급기댐퍼' 기술을 현장에 대거 도입하고 있습니다.

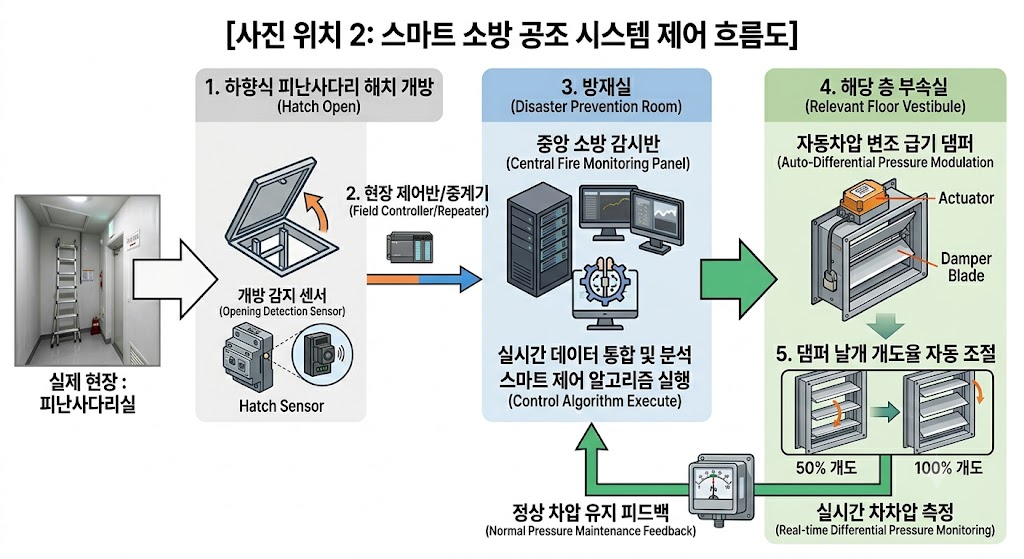

- 실시간 풍량 가변 제어: 입주민이 하향식 피난사다리 커버를 열면, 커버에 내장된 센서가 개방 신호를 즉각 방재실 수신기를 거쳐 해당 구역의 '자동차압급기댐퍼'로 보냅니다. 댐퍼는 순간적으로 공기 주입 날개의 각도를 조절하여, 사다리 개방으로 인해 빠져나간 공기량만큼 급기 풍량을 실시간으로 증폭시켜 실내 기압(50Pa)을 일정하게 사수합니다.
- 알루미늄 기밀 체크 밸브 마감: 피난사다리 본체 프레임 하부에도 공기가 무분별하게 아래층으로 누설되는 것을 차단하는 고기능성 기밀 패킹 가스켓을 둘러쳐, 평상시 제연 밸런스 테스트 시 기압이 새어나가는 하자를 원천 예방합니다.
4. 수명 및 정기 유지관리 실무 (소방 TAB 점검)
제연 연동형 스마트 피난사다리 시스템의 구동 모터 및 센서 제어부 수명은 보통 10년 내외입니다. 건물 관리소장과 소방 안전관리자는 매년 진행하는 소방 자체 점검 시, 단순히 사다리가 잘 펴지는지만 볼 것이 아니라 방재실에서 강제로 제연 송풍기를 가동한 상태에서 피난사다리 커버를 열었을 때 부속실의 급기 댐퍼가 스스로 모터를 돌려 압력을 보정하는지 연동 테스트를 반드시 실시해야 실전 화재 시 연기 질식 사고를 막을 수 있습니다.
5. 결론
고층 건축물의 소방 안전은 배관, 대피 자재, 공조 설비가 유기적으로 톱니바퀴처럼 맞물려 돌아가야 신뢰성을 얻을 수 있습니다. 피난사다리 개방 시 발생하는 제연 가압 무력화 리스크를 설계 단계부터 완벽히 박멸하기 위해서는, 공인된 자동차압 급기 제어 솔루션을 보유한 전문 소방 자재 및 공조 제조사와 긴밀한 협의를 진행하셔야 합니다.
