소방 저수조 납 면진받침(LRB) 탄성 격리 기술

[제목] 지진력 70% 흡수·패널 찢김 원천 방지: 소방 물탱크 '납 면진받침(LRB) 탄성 격리 기초'의 설계 기준과 시방

[3줄 요약]

• 수백 톤의 만수위 저수조는 기초 바닥에 강체 고정 시 지진 가속도가 그대로 패널에 전달되어 볼트 전단 파열 및 콘크리트 파괴를 유발합니다.
• 고탄성 고무와 납 플러그(Lead Core)를 적층하여 고유 주기를 장주기화하고 지진 에너지를 소산시키는 '수조 전용 LRB 면진받침'이 도입되었습니다.
• 소화수조 및 저수조의 화재안전성능기준(NFPC 402) 내진 성능 평가 및 면진 한계 변위 수용 시방을 분석합니다.

1. 저수조 강체 고정의 역사와 지진력 증폭 하자의 배경

기계실에 축조되는 조립식 소방 저수조는 만수위 시 수직 자중뿐만 아니라 지진 시 발생하는 횡방향 수평력을 바닥 콘크리트 앵커로만 버텨왔습니다. 과거 시공 현장에서는 콘크리트 패드와 베이스 H빔을 앵커볼트로 강체 결합(Rigid Anchor)하는 방식이 표준이었습니다.

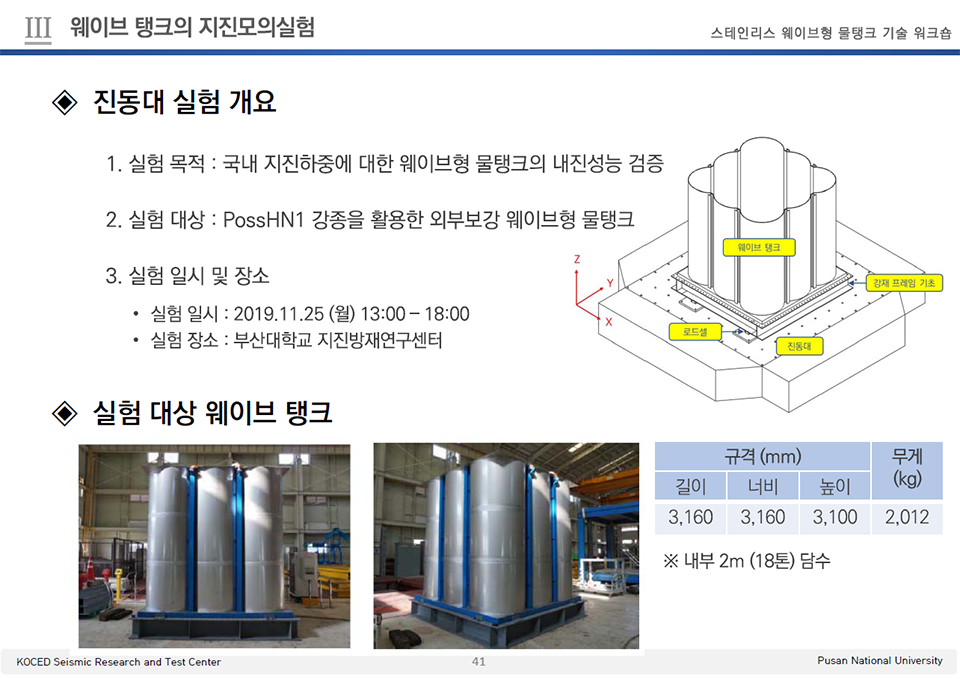

그러나 강체 결합된 수조는 지반 지진 가속도(PGA)가 그대로 상부 수괴로 전달되며, 유체 슬로싱 주파수와 결합되어 패널과 용접부에 막대한 전단 휨 응력을 집중시켰습니다. 앵커볼트가 전단 파단되거나 바닥 콘크리트 패드가 부서져 물탱크가 전도되는 하자가 속출했습니다. 지진파가 수조 본체로 전달되는 경로 자체를 물리적으로 차단·절연하기 위해 토목·교량용 면진 기술을 컴팩트화한 '납 면진받침(Lead Rubber Bearing, LRB) 탄성 격리 기초' 시방이 정착되었습니다.

2. LRB 면진받침의 역학 메커니즘과 소방 법적 기준

설비 구조 기술사와 소방 감리원이 준공 서류 검토 시 대조해야 하는 공학 지표입니다.

• 적층 고무 유연성 및 납 코어 소성 이력(Hysteresis) 감쇠 메커니즘: 본 면진받침은 얇은 고무 시트와 보강 강판을 교차 적층한 천연고무 블록 중앙에 순도 99.9%의 원통형 납(Lead) 코어를 압입한 구조입니다. 지진 시 적층 고무가 수평 방향으로 부드럽게 전단 변형되어 수조 구조물의 고유 주기를 2.0초 이상으로 장주기화시킵니다. 중심부 납 플러그가 소성 전단 변형을 일으키며 지진 운동 에너지를 열에너지로 변환하여 지진 응답 가속도를 70% 이상 감쇠시킵니다.
• 법적 소화수조 기준 (NFPC 402 제4조): 수조 내진 계산서 제출 시 면진 계수를 반영한 등가정적해석 또는 비선형 동적 시간이력해석서를 필히 첨부해야 합니다. 면진 장치 거동에 의해 발생하는 수평 변위(통상 $\pm 50\text{mm} \sim \pm 100\text{mm}$)를 흡수할 수 있도록 수조 인입·토출 노즐에 3차원 플렉시블 이음관을 필수 연동해야 적법 승인 처리됩니다.

3. 현장 품질 관리 및 반기 1회 유지보수 시방

현장 설비 시공 팀과 시설관리자가 장기 면진 신뢰성을 유지하기 위한 실무 지침입니다.

1. 상하부 앵커 플레이트 수평 레벨링 및 유격 공간 확보: 면진받침 상하부 플레이트가 평행하지 않으면 편심 하중으로 고무 탄성이 영구 왜곡됩니다. 정밀 레이저 레벨기로 오차 $\pm 0.5\text{mm}$ 이내로 수평 시공해야 하며, 수조 사면에 면진 거동 유격 공간(Clearance 최소 150mm 이상)을 확보해야 합니다.
2. 반기 1회 의무 저수조 청소 연동 점검: 수도법 제33조에 따른 반기 1회 의무 청소 시, 적층 고무 표면의 오존 크랙 발생 여부와 피복 고무 침하량을 버니어 캘리퍼스로 계측해야 합니다. 면진 장치 수명은 50년 이상입니다.
