소방 내진 설계 검토: 흔들림방지버팀대 'KFI인증 정격하중(Rated Load)'과 배관 관경별 도면 교차 검증 가이드

[3줄 요약]

• 흔들림방지버팀대는 한국소방산업기술원(KFI)인정서에 명시된 '정격하중' 범위 내에서만 적법하게 설계 및 시공되어야 합니다.
• 배관의 구경이 커질수록 지진 시 가해지는 수평 지진하중이 급증하므로, 버팀대 자재의 정격하중 능력이 이를 상회하는지 교차 확인해야 합니다.
• 소방 준공 검사 시 감리원이 집중 점검하는 계산서 서류 검토 포인트와 부적합 시 해결 방안을 상세히 공개합니다.

1. 내진 버팀대 정격하중 검증의 역사와 중요성

소방시설의 내진설계 기준(NFTC 001)이 도입된 초기에는 현장에 내진 자재가 들어와 있는가에 초점이 맞춰졌으나, 최근에는 '구조 계산서에 찍힌 하중 값과 실제 설치된 자재의 인정 성능이 일치하는가'를 현미경 검증하는 시대로 고도화되었습니다. 흔들림방지버팀대는 공장에서 무한정 힘을 버티도록 만들어지는 것이 아닙니다.

제조사별, 모델별로 지탱할 수 있는 최대 무게의 한계치가 명확히 정해져 있으며, 이를 공인기관에서 인증해 준 수치가 바로 'KFI인증 정격하중(Rated Load)'입니다. 만약 굵은 주배관 구역에 하중 성능이 낮은 저가형 소 소형 버팀대를 임의로 시공해 두면, 실제 지진 발생 시 자재가 하중을 이기지 못하고 찢어지거나 고정 브라켓이 이탈하는 대형 참사로 이어지게 됩니다.

2. KFI인증 정격하중 교차 검증의 법적 기준

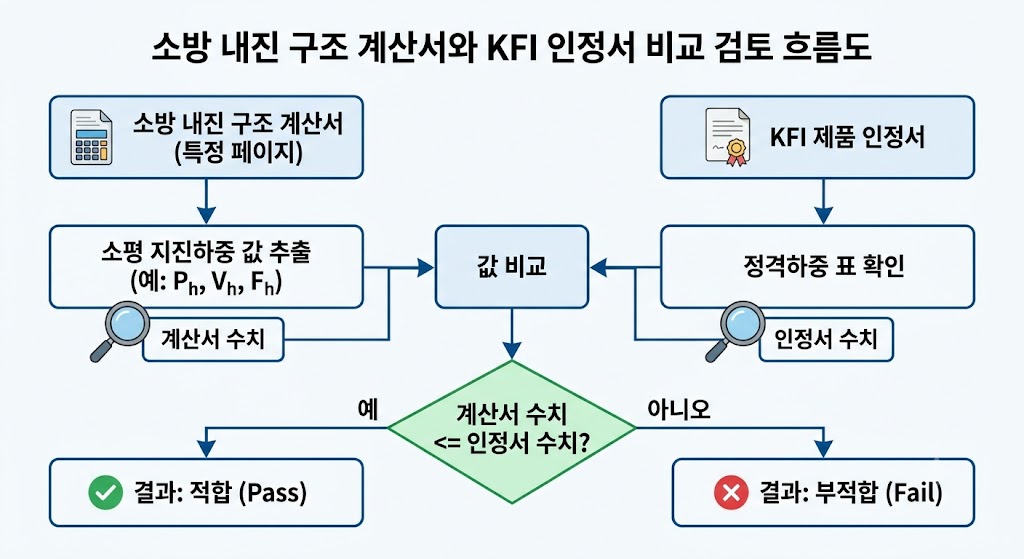

소방 기술사들과 전문 감리원들이 준공 도서 승인 심사 시 가장 핵심적으로 대조하는 서류 확인 매커니즘입니다.

• 수평 지진하중(Fp) 산정: 내진 설계 프로그램은 배관의 구경, 충수 시 무게, 건축물 고유 가속도 계수를 연동하여 특정 버팀대 지점(예: #1번 횡방향 버팀대)에 가해지는 수평 지진하중(Fp)을 자동으로 계산해 냅니다.
• 법적 합격 기준 공식: 감리원이 최종 승인을 내리기 위한 절대 공식은 다음과 같습니다.

내진 버팀대 적합성 판정 공식

 Fp​≤FKFI​×sin(θ)

• Fp : 설계 프로그램이 산출한 해당 지점의 수평 지진하중 (N 또는 kgf)
• FKFI​ : 자재 납품업체가 제출한 KFI인정서 상의 공칭 정격하중 (N 또는 kgf)
• sin(θ) : 현장에 시공된 배관과 버팀대 지지대 사이의 설치 각도 (45도~90도)

이 공학적 기준에 따라, 만약 특정 횡방향 버팀대 지점에 계산된 지진 하중(Fp)이 5,000N인데, 납품된 자재의 KFI인증 정격하중(FKFI)이 4,500N 스펙이라면 이는 예외 없이 '용량 부족 공정 불합격' 처분을 받게 되며 자재를 더 큰 등급으로 전면 교체해야 합니다.

3. 감리 지적을 피하기 위한 현장 대응 및 시공 가이드

현장 소장과 설계 담당자가 준공 기일을 사수하기 위해 버팀대 발주 전 반드시 체크해야 할 실무 가이드라인입니다.

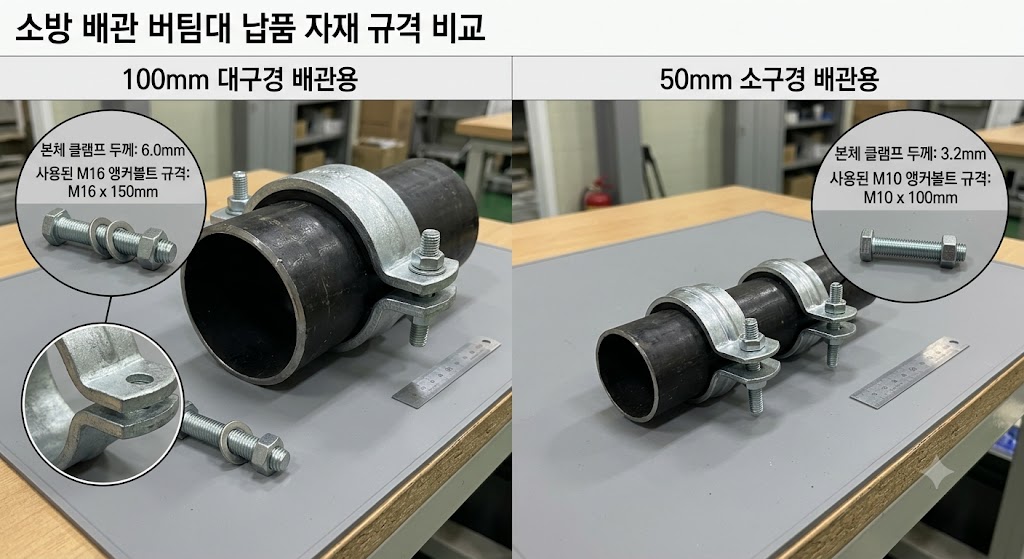

1. 관경별 자재 이원화 발주: 현장 단가를 아끼기 위해 단일 규격의 버팀대만 대량 발주하는 경우가 많으나, 이는 위험합니다. 65mm 이하 소구경 가지배관에는 일반형 버팀대(약 4,000N ~ 5,000N 급)를 배치하더라도, 100mm} ~ 150mm 이상의 대구경 주배관 라인에는 반드시 고하중용 프리미엄 버팀대(약 9,000N ~ 10,000N 급 이상)를 매칭하여 발주서에 이원화 반영해야 서류 패스가 수월합니다.
2. 설치 각도 최대화: 현장 간섭물로 인해 하중 마진이 아슬아슬하다면 시공 팀은 버팀대 설치 각도를 최대한 90도(수직 배치)에 가깝게 세워 시공해야 합니다. 각도가 수직에 가까워질수록 자재의 정격하중 유효 분력이 100% 발휘되기 때문입니다.

4. 결론 및 미래 전망

최근 소방 내진 업계는 이러한 서류 교차 검증 오류를 원천 차단하기 위해, 자재 겉면에 QR코드를 각인하여 스마트폰으로 스캔하면 해당 제품의 KFI정격하중과 구조 계산서상의 적합성 매칭 여부를 현장에서 즉각 판정해 주는 '디지털 내진 감리 시스템'을 상용화하고 있습니다.

단순히 자재를 촘촘히 박는 시대를 넘어 공학적 수치를 정밀하게 증명해야 하는 만큼, 도면 설계 단계부터 KFI 인증 스펙트럼이 넓고 정확한 하중 재계산 서비스를 지원하는 신뢰성 높은 내진 엔지니어링 파트너사와 협력하시길 권장합니다.
