소방시설 내진설계의 핵심, 흔들림방지버팀대 종류와 세대별 설치 간격 기준 안내
[3줄 요약]
- 소방배관 내진설계 의무화에 따라 흔들림방지버팀대 설치는 이제 필수 공정입니다.
- 버팀대는 힘의 작용 방향에 따라 종방향, 횡방향, 4방향 버팀대로 구분됩니다.
- 횡방향은 최대 12m, 종방향은 최대 24m 간격마다 법적으로 반드시 설치해야 합니다.
1. 흔들림방지버팀대(Seismic Brace) 도입 배경
지난 2016년 경주 지진과 2017년 포항 지진 당시, 수많은 건물의 소방 배관이 흔들림을 버티지 못하고 파손되어 스프링클러가 오작동하거나 펌프실이 침수되는 피해가 발생했습니다. 이에 따라 소방청은 소방시설의 내진설계 기준을 전면 개정하여, 소화설비 배관에 지진 하중을 견딜 수 있는 '흔들림방지버팀대' 설치를 의무화했습니다.

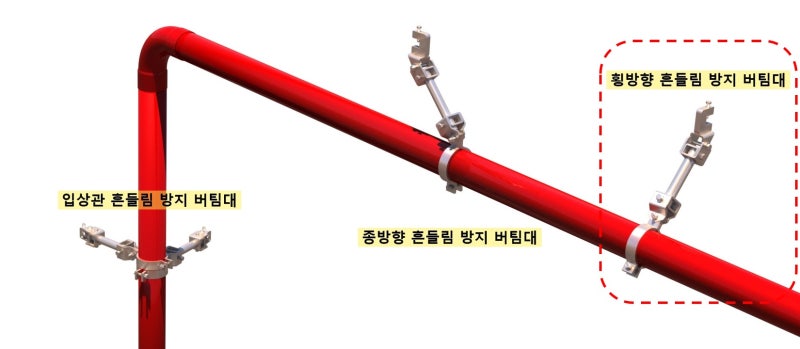

2. 버팀대의 종류와 역할
흔들림방지버팀대는 배관이 지진으로 인해 좌우 또는 앞뒤로 흔들리는 것을 건축물 구조체(슬라브나 보)에 단단히 고정하는 자재입니다.
- 횡방향 버팀대(Lateral Brace): 배관의 축과 직각(90도) 방향으로 작용하는 지진력을 견디는 버팀대입니다. 배관이 좌우로 요동치는 것을 막아줍니다.
- 종방향 버팀대(Longitudinal Brace): 배관의 축과 평행한 방향으로 작용하는 지진력을 견딥니다. 배관이 앞뒤로 밀리는 것을 방지합니다.
- 4방향 버팀대(Four-Way Brace): 배관의 교차점이나 수직 배관(입상관) 최상부에 설치되어 전후좌우 모든 방향의 흔들림을 동시에 잡아줍니다.
3. 국가화재안전기준(NFTC 001) 설치 기준 ($m$당 기준)
현장 감리원과 시공팀이 가장 까다롭게 확인하는 부분이 바로 설치 간격($m$)입니다. 배관 구경과 화재안전기준에 따른 규정 간격은 다음과 같습니다.
- 횡방향 버팀대 설치 간격: 직선 배관 구간에서 최대 12m 간격마다 설치해야 합니다. 다만 배관이 꺾이는 교차점이나 방향 전환점에서는 1.8m 이내에 반드시 설치가 요구됩니다.
- 종방향 버팀대 설치 간격: 직선 배관 구간에서 최대 24m 간격마다 설치합니다.
- 수직직관(입상관) 기준: 건축물 층고가 높아 수직으로 길게 올라가는 배관은 각 층마다 흔들림 방지 조치를 하거나, 수직 배관 최상부와 최하부에 4방향 버팀대를 필수 배치해야 합니다.
4. 올바른 설치 방법과 현장 주의사항
버팀대는 단순히 배관에 걸어두는 것이 아니라, 지진 에너지를 건축물 뼈대로 전달해야 하므로 설치 각도와 앵커볼트 고정이 매우 중요합니다.
[사진 위치 2: 건축물 콘크리트 슬라브에 타격된 앵커볼트와 버팀대 설치 각도(45도~90도) 시공 도면]
- 설치 각도 준수: 배관과 버팀대 지지대 사이의 각도는 45° 이상 90° 이하가 되도록 시공하는 것이 이상적입니다. 각도가 너무 낮아지면 지진 하중을 제대로 지탱하지 못합니다.
- 앵커볼트 이격거리: 콘크리트에 구멍을 뚫어 앵커볼트를 박을 때, 구조체 균열을 방지하기 위해 일정 깊이와 이격거리를 확보해야 소방 감리 통과가 원활합니다.
- 제조사 인증 제품 사용: 한국소방산업기술원(KFI) 인정 제품이나 글로벌 기준인 UL, FM 인증을 받은 버팀대를 사용해야 법적 효력을 인정받습니다.
5. 업계 현황 및 결론
최근 국내 소방 내진 업계는 '무용접 신속 시공 버팀대' 기술을 앞다투어 선보이고 있습니다. 인건비 상승에 대응하기 위해 현장에서 용접 없이 볼트 체결만으로 각도 조절과 고정이 끝나는 제품들이 주류를 이룹니다.
지진은 예고 없이 찾아오며, 화재 시 소방 배관이 터지면 스프링클러가 작동하지 않아 대형 인명 피해로 이어집니다. 법적 기준을 정확히 준수하는 내진 설계와 자재 납품은 건축물의 가치를 높이는 첫걸음입니다. 자재 단가 및 내진 계산서 검토는 전문 내진 엔터프라이즈 기업과 협의하시는 것을 권장합니다.
